T-Diff Pro

• Undertaket monteres hengende over takstolene, ikke på faste treunderlag.
• Med mindre annet er angitt, gjelder de nyeste anbefalingene i AMA-Hus (JSC.6).
• Takets overflate styrer minste takvinkel for undertaket, men alltid minst 14° (1:4).
• T-Diff Pro er et såkalt diffusjonsåpent undertak hvor optimal funksjon krever lufttett montering fra tak til møne. Luftspalte mellom underliggende isolasjon og undertaket er ikke nødvendig!
• Belast overflaten forsiktig og tette umiddelbart og utbedre eventuelle skader. Småskader repareres med fra TECCA anbefalt reparasjons- og tetningstape (T-Flex Outdoor). Ved større skade erstattes hele duken mellom takstolene med et nytt stykke.
• T-Diff Pro oppfyller kravet til gjennomtrampingssikkerhet når all festing, som spikring og lekting
  (spiker- og bærelekter) av duken, er klar! Maksimalt c-avstand fra takbjelker er 1200 mm.
• Ingen svanker eller tilbakeslag skal dannes i undertaket ved innfesting og festing.
• Ruller skal lagres på flatt og tørt underlag samt beskyttes mot sollys (UV-) og nedbør.


• Ved montering og kaldere værforhold (< +5°C) kan begge klebebåndene trenge å varmes forsiktig for optimal vedheft samt varm lagring av rullene på forhånd.
• Underlaget skal for best mulig vedheft av klebebåndet og ved alle monteringsanledninger være tørt, rent og fritt for fett.
• Etter montering skal undertaket være helt innebygd og beskyttet mot sollys (UV-). Den maksimale eksponeringstiden (UV-) før overdekking er fire måneder.
• Dekk alltid med overflatelaget så snart som mulig for å unngå påvirkning fra dårlig vær.
• TECCA T-Butyl skjøtebånd er et godkjent skjøtehjelpemiddel og tetning.
• For å oppnå optimal tetting ved hver montert sløyfe skal TECCA Lekttetningsbånd plasseres mellom lektene og undertaket før festing og spikring. Skrudd sløyfe forbedrer også tettheten mot underlaget.
• Bruken av TECCA Distans for undertak anbefales sentrert under minst annenhver bærelekt (ca. 2 stk/kvm tak) for bedre festing av banen og dens overlapping mellom takstolene.

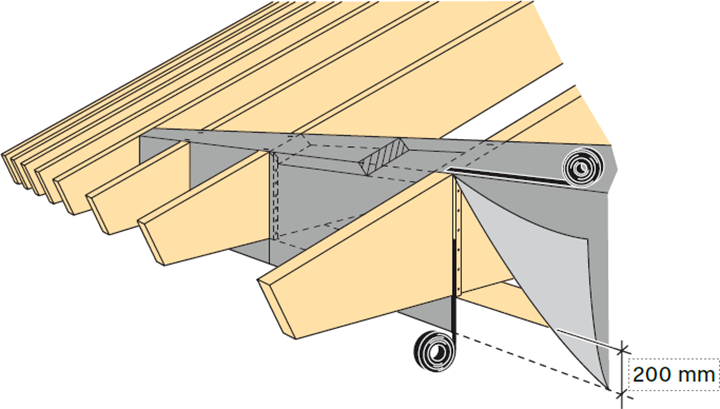

Ordne først overgang mellom veggens vindsperresjikt loddrett opp mellom hver takstol for å avslutte på dens overside (tilsvarer undersiden på dekkende undertak). Utføres med slisset/ tilskåret bane av undertaket, kortling/ regel f.eks. 45 x 70 mm (støtte mellom takstoler) samt spikerlekt f.eks. 22 x 45 mm og dobbeltsidig T-Butyl skjøtebånd (som støtte og tetning).

Skjær til en bane med bredde 20 cm (overlapping ned over veggens vindsperre) + høyden opp mot overkant av takstol + ekstra tillegg for støttebjelke f.eks. 70 mm.

Monter lengdetilpassede støttebjelker mellom hver takstol slik at ytterveggens utside danner en loddrett linje opp og møter den øvre ytre langkanten på bjelken. Fest med oversiden i samme helling som takfallet.

Spikerlektene festes kappet på begge sider mot takstol i samme liv og loddrette linje. Rull ut den tilskårne våden langs med den øvre kanten av alle støttebjelker. Fest (spikre/klamre) på oversiden mot disse. Strekk ned våden langs takfallet og skjær til/sliss for hver takstol. Brett ned og fest/tett med T-Butyl Skjøtebånd mot spikerlektene hele veien nedenfra og opp.

På oversiden nærmest kanten påføres en skjøtebånd langs hele støtten som tetning mot det overliggende undertaket. Beskyttelsesfolien på skjøtebåndet kan beholdes på utsiden for å fjernes til slutt når innfesting og tetting skjer. Sørg for god ventilasjon under byggetiden!

Tilkoblingen mot undersiden av undertaket skal alltid ordnes først. Tetningen nedover med klaffene kan avventes for å midlertidig bruke takfoten som ventilasjonsåpninger. For ytterligere forbedret ventilasjon åpnes det også midlertidige åpninger under byggetiden, for eksempel på gavlene.

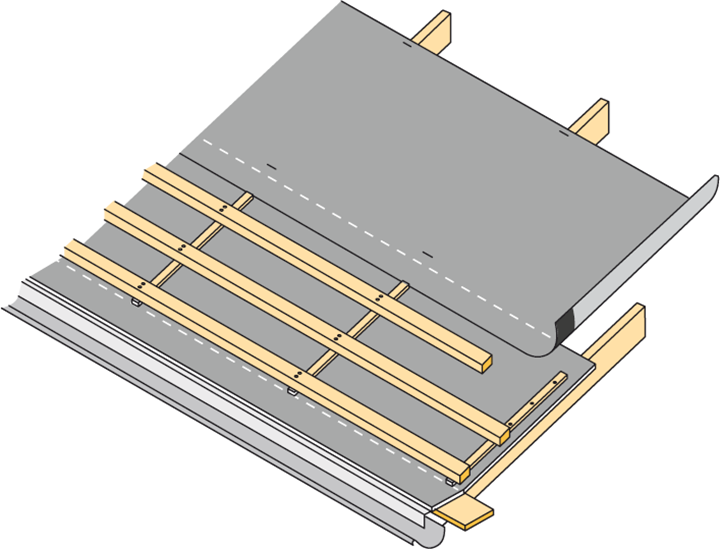

Dekningen skjer horisontalt med start ved takfoten. Fest først tilpassede kiler på takstolendene. Deretter en takfotplate (Konstruksjons Plywood eller trepanel) med en fotplate over og som dryppkant (med fotplateremse under). Kilens høyde og fotplatens tykkelse skal til sammen tilsvare tykkelsen av bærelektene og en takstein. Fotplaten skal være så bred at den når ca. 10 mm nedenfor den nederste bærelekten og kanten.

Hvis yttertaket består av profilert plate eller som et alternativ, kan kiler utelates og monteringen skje i samme helling helt ut til takfotens kant. Avslutningen skjer med fotbrett mellom takstolene og strø- samt bærelekter. Nederste bærelekt kan være stående på høykant eller liggende avhengig av yttertakstype. Deretter monteres eventuelt takrenne med rennekroker.

Underlagstaket skal rulles ut med den trykte siden opp, strekkes godt ca. 20 mm fra fotplatens bøyekant. Fest opp sparsomt men nødvendig med klammer (12,9 x 10 mm, c-avstand 50 mm eller 16,5 x 19 mm, c-avstand 100 mm) mot takstolen. Kapp passende håndterbare lengder for håndtering på taket og legg til ekstra +100 mm ved hver gavltakstol. Vådens nederkant festes nedover i fotplaten med den prefabrikkerte limkanten. Underlagstaket festes av kortere strølekter (min 22 x 45 mm) og med avslutning før linje for overlapp.

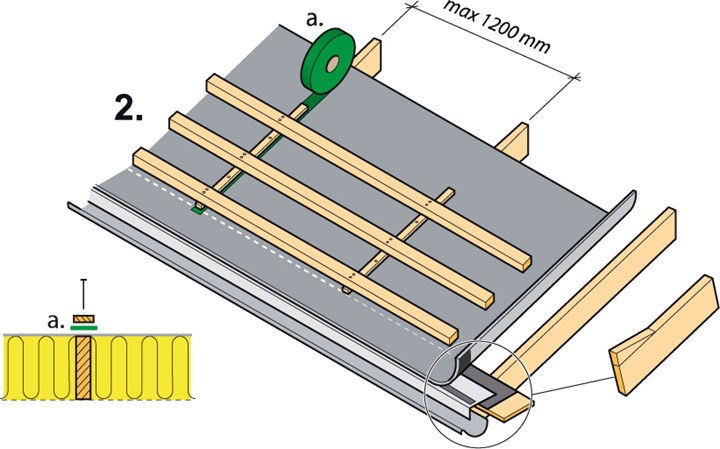

For å oppnå tetthet under hver sløyfe limes TECCA Lekttettbånd (a.) over respektive takstol mot duken. Lengder etter sløyfens. Fest deretter sløyfen over båndet i takstolen med varmgalvanisert trådspiker 63 x 2,8 mm c-avstand 300 mm. Bærelekten (min 45 x 70 mm) festes deretter med 2 x varmgalvanisert spiker 100 x 34 mm ved hver takstolsfestepunkt.

Rull ut neste bane med overlapp tilpasset til riktig stiplet linje på den nedre banen.
Ved 14° - 26° helling totalt 200 mm overlapp og ved ≥27° helling er minste overlapp 150 mm.

Juster våden jevnt og fest i takstolen med klammer. Strekk og glatt til overlappingen samtidig som du fjerner den overlappende vådens beskyttelsesfolie fra limkanten. Trykk nøye sammen de to vådene. Fullfør klammingen.

Videre festing i takstol skjer med sløyfer (opp til neste linje for overlapping).

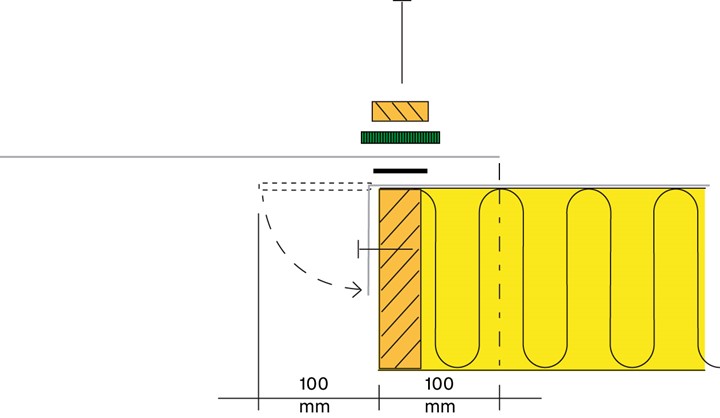

Der tverrsømmer blir nødvendige, utfør dem godt. Skjøt og overlapp skal kun skje over takstol med ekstra 100 mm flik på hver side.

Brett ned den nedre fliken av våden og fest den til takstolen med varmgalvanisert takpappspiker minst 20 x 2,8 mm og c-avstand 80 mm.

Over takstolen og på det nedre duken monteres T-Butyl skjøtebånd som tetning.

Den øvre og overlappende banen festes over og trykkes fast i skjøtebåndet (T-Butyl).

Ovenfor monteres ytterligere en tetning, Lekttetningsbånd fra Tecca. Båndet klebes ned mot duken og forsynes med en avsluttende trykkende lekt ovenfor. Strølekt i henhold til generell montering.

Vådfoldene (100 mm) ved gavltakstol brettes ned på utsiden og festes med varmforsinket takpappspiker minst 20 x 2,8 mm og c-avstand 80 mm.

Som beskyttende overgang mellom gavlspissen og undertaket monteres en remse av det samme (ca 300 mm). Remsen skal trekkes fra og med samt over nærmeste nedre kledningsbord på gavlspissen inn minst over undertaket 200 mm.

Møneløsningen skal være tett (ikke ventilert) og overlappende skjøting mellom den ene taksidens bane og den andre.

Vådfoldene skal dekke begge sider av mønebordet og til slutt festes med varmgalvanisert takpappspiker minst 20 x 2,8 mm, c-avstand 160 mm.

Ventilasjonen under taksteinene må ikke forverres og forventes å fungere i henhold til praksis!

Undertaket trekkes opp minst 300 mm og festes med varmforsinket takpappspiker minst 20 x 2,8 mm, c-avstand 80 mm.

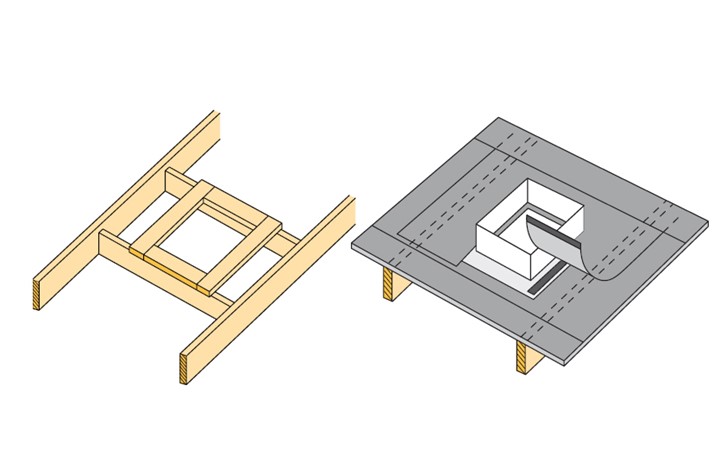

Gjennomføringer som ventilasjonskanaler eller skorsteiner krever først avveksling mellom takbjelkene som bunn og for stabilisering.

En underbeslag med 150 mm bred krage/fot kreves dessuten. Monter underlagstaket over og marker gjennomføringens plassering.

En ekstra dukelengde legges over hele takstolfeltet. Duken skyves inn under den øvre overlappende duken. Festes enkelt under overlappingen og tettes i etterkant ved behov.

Brett opp den ekstra folden og ordne gjennomføringen i den nedre folden.

Monter under beslaget. Skjær ut en flik i den ekstra overlappende våden fra overkanten av underbeslaget og tett rett ned på begge sider. Brett ned. Fest denne overlappende våd med kommende strølekt samt dobbeltsidig T-Butyl skjøtebånd ved ikke-fikserte kanter ned mot underlaget.

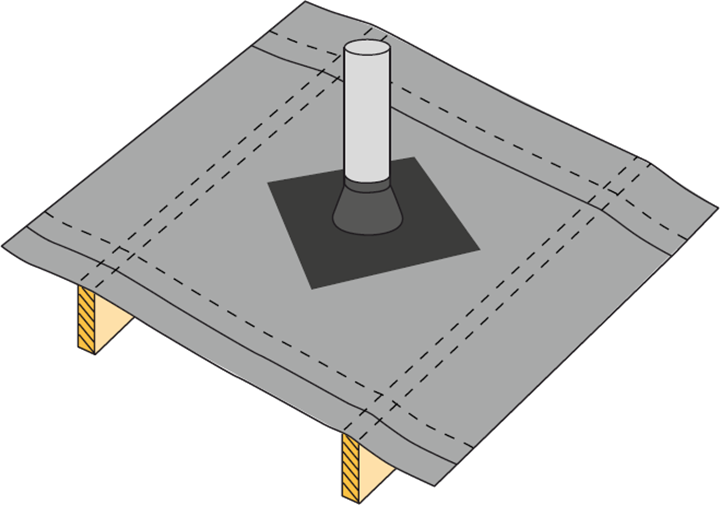

Gjennomføringer som mindre runde luftkanaler (avløp m.m.) utføres med selvklebende stuss (T-Stuss Butyl) i riktig dimensjon.

Marker sentrum for hullet og lag et litt mindre kuttet kryss i undertaket enn rørdiameteren.

Gummimansjetten skal trekkes over røret, og den klebrige kragen trykkes nøye fast mot underlaget med et hjørne vinklet opp mot mønet.

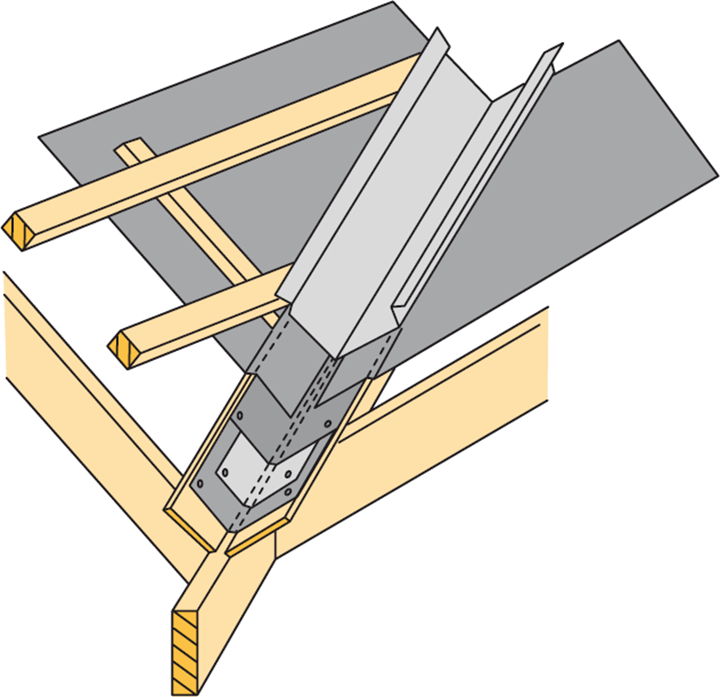

Vinkelrennen skal ha en stabil bunn av tre samt for festing et underbeslag av metall. Underbeslaget utstyres med en kondensbeskyttende remse (f.eks. T-Roof Multi Strip). En remse av undertaket T-Diff Pro, en midtstrimmel, monteres over underbeslaget som dekker hele bredden av bunnen og underlaget samt hele dens lengde.

La hver taksides våder trekkes inn over denne midtvåden med overlapp inn mot midten. Fest med dobbeltsidig T-Butyl skjøtebånd ved behov.

Monter til slutt renneplaten over. Avslutt ned mot fotplaten i henhold til tidligere beskrivelse.

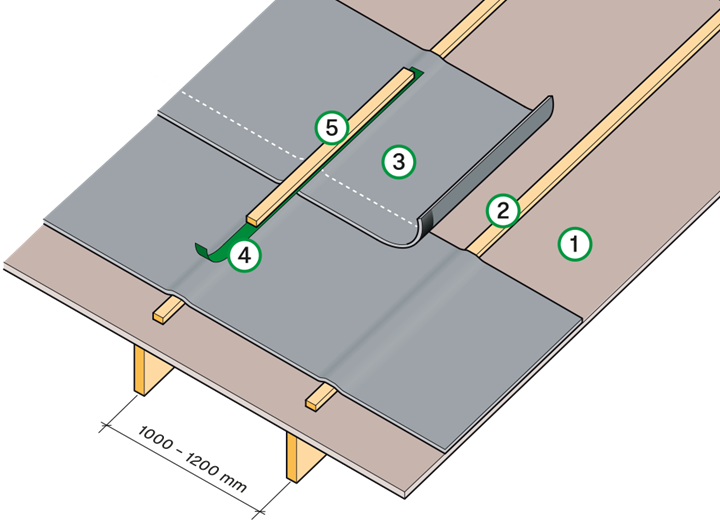

Renovering av eldre fast takunderlag eller yttertak (f.eks. spontak) kan utføres med T-Diff Pro undertak som beskrevet nedenfor. Vurder alltid det eldre underlagets egnethet for overdekking med hensyn til bæreevne eller tidligere fuktrelaterte skader.

Det eksisterende faste taket (1) utstyres først med strølekter (2) i minst dimensjon 22 x 45 mm med c-avstand 1000-1200 mm som kan sammenlignes med overkanter på takstoler. For å ta hensyn til bæreevnen av det nye lektertaket, plasser strølektene rett over de gamle underliggende takbjelkene. Vær nøye og avrett nivået på lektene mot det gamle underlaget og juster ved behov.

Sørg for at underlaget er fritt for skarpe utstikkende detaljer som spiker eller lignende ujevnheter. Deretter monteres T-Diff Pro (3) nøyaktig i henhold til monteringsanvisningen (som hengende). I dette tilfellet skal duken henge ned mellom disse lektene og kan bunne på den underliggende takflaten. Overlappet limes med limkanten. Nedheng er bra og en forutsetning for god vannavledning mellom lektene.

På overflater der duken hviler mot underlaget, kan forsiktig støtte og belastning av foten skje. Ved hengende duk og der underlaget ikke tåler, skal belastning ikke skje.

Over lekten og duken monteres Lekttetningsbånd (4). Liming av båndet skal skje nedover mot duken. Over Lekttetningsbåndet plasseres og festes en spikerlekt (5) med dimensjon minst 22 x 45 mm.

Montering av bærelekter avslutter lektingen på tvers av de to underliggende lektene i takfallets retning. Dimensjonen på bærelekten skal være minst 45 x 70 mm.

Instruksjoner for festemidler og avslutninger ved takfot, se punkt 2. Generell montering.

Merk at det nye laget av T-Diff Pro er diffusjonsåpent, men at det ikke påvirker de underliggende eksisterende lagene sin diffusjonsåpenhet. Ved sammenlagte lag uten lufting, som ulike treunderlag eller andre materialer, gjelder summen av materialenes diffusjonsåpenhet for å kunne vurdere hele underlaget. Det eksisterende underlaget (1) kan trenge ventilasjon under hvis de sammenlagte lagene vurderes som for trege eller for å med sikkerhet få en mulighet til å fjerne eventuell underliggende skadelig fukt.
