Viktig!
- Bjelkelagstetningen skal etter fullført montering og byggetiden være helt innebygd og beskyttet i konstruksjonen.
- Funksjonen for lufttetthet er ytterst avhengig av at Bjelkelagstetningen monteres i spenn og klemmes i henhold til detaljer i monteringsanvisningen.
- Monteringen skal utføres med tilknyttede detaljer i konstruksjonen som ikke er utsatt for bevegelser i bruksfasen!
- Oppbevares og lagres innpakket/beskyttet mot sollys (UV-stråling) eller konstant høyere temperaturer (>35°C). Folien har fritt eksponert (ikke innebygd) en UV-beskyttelse som tilsvarer byggetiden (< 6mnd).
- Vid montaget av bjälklagstätningen skall den likställas med invändig klimatskärm och vid kallare årstid beakta kondensrisken på det utvändiga vindskyddets insida. Med full isoleringen på plats ökar denna risk markant varför ett snabbt montage av bjälklagstätningen skyddar och är att föredra.
Montering
Bjelkelagstetningen er beregnet for lufttettende og fuktbeskyttende løsninger i ytterveggskonstruksjoner ved bjelkelagstilkoblinger. Hovedfunksjonen er som tetning mellom nedenfra og ovenfra møtende innvendige klimaskjerm (dampsperre, dampbrems) samt tilkoblende bjelker fra bjelkelaget.
Bjälklagstätningen placeras en styck mellan ett bjälkpar i samma position och skikt som anslutande inre klimatskärm ovan- och underifrån. Skivan skall böjas svagt och klämmas in med sitt dimensionerade övermått. Anslutningen mot och till klimatskärmen görs delvis med klister- och tätningsmassan T Fix samt med fixering och press ifrån träreglar/ bjälkar runt om. För vidare detaljer se separat monteringsanvisning!
1.

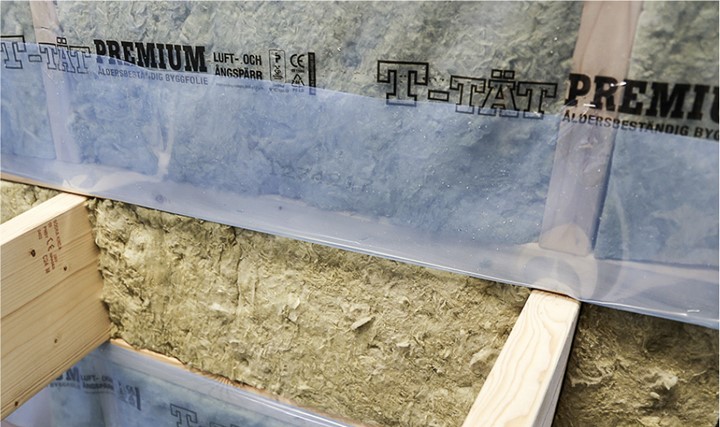

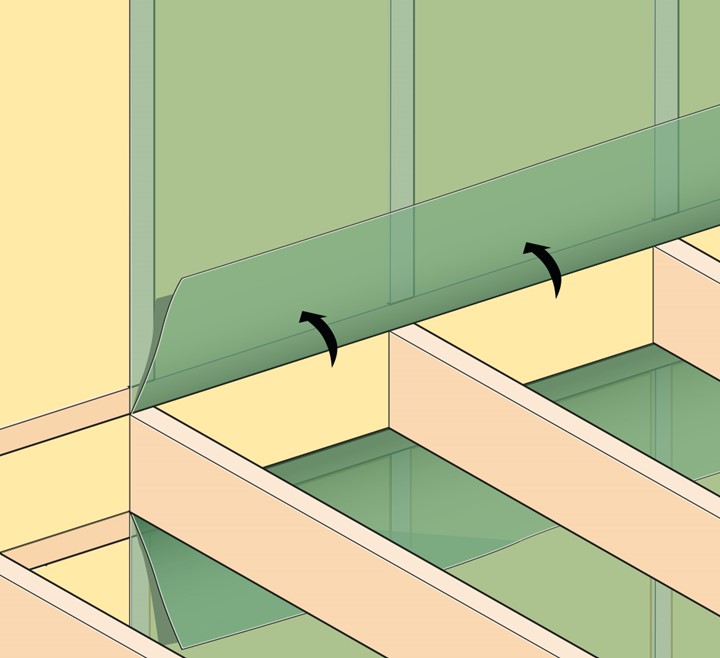

Brett opp den øvre klimaskjermen (f.eks. dampsperren) slik at isolasjonen i bjelkelagets tilkobling til yttervegg er godt synlig.
2.

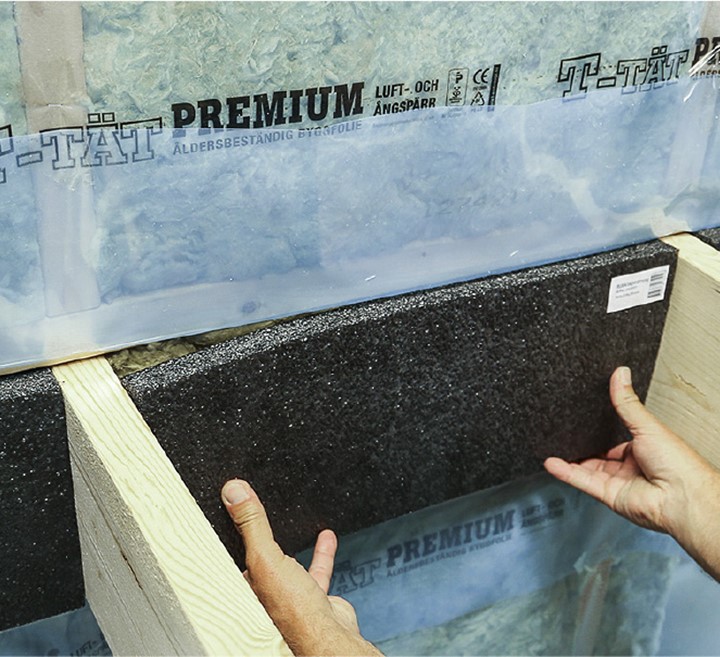

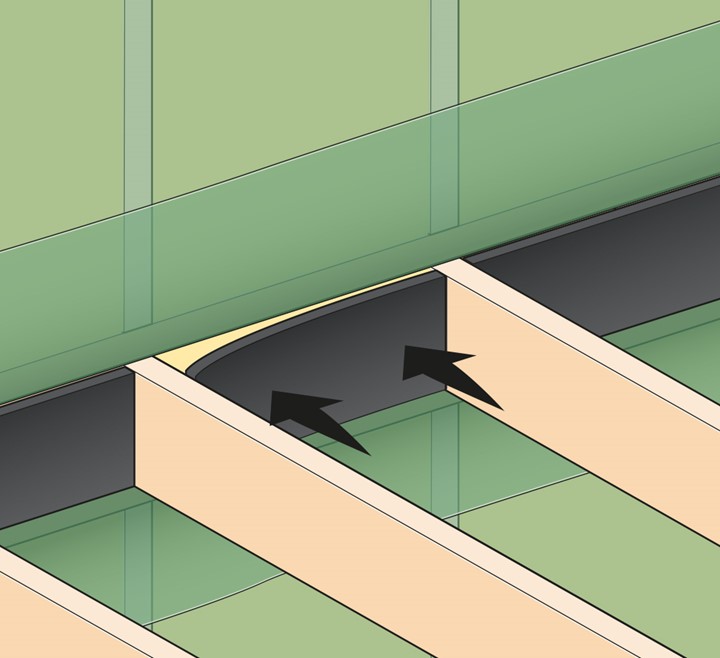

Montera Bjälklagstätningen (skivan) med böjning och press så att den kläms fast mellan träbjälkarna samt i samma nivå. Skivan skall monteras direkt mot isoleringen i vägganslutningen och endast skivans tjocklek skall skjuta inåt ifrån isoleringens och klimatskärmens nivå/linje. Vid avvikande centrummått, som är mindre än 600 mm, får skivan anpassas och kapas till det mindre måttet och med ett tilläggsmått på +5 mm. Så att montaget alltid sker med klämd och tät anslutning runt om!
Hela skivans tjocklek skall ligga på insidan (inåt bjälklaget) av ytterväggens klimatskärm (ex ångspärr).
3.

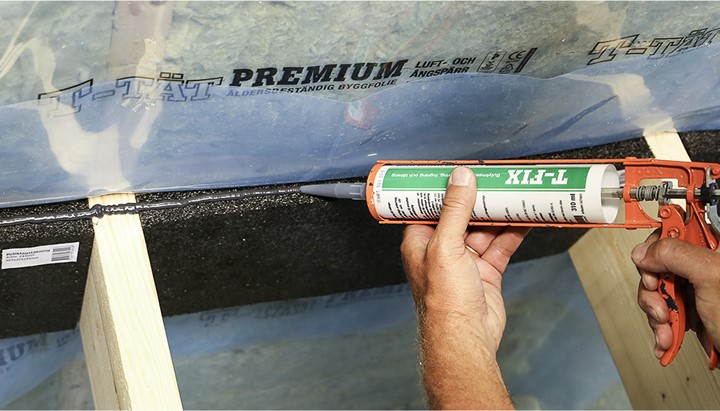

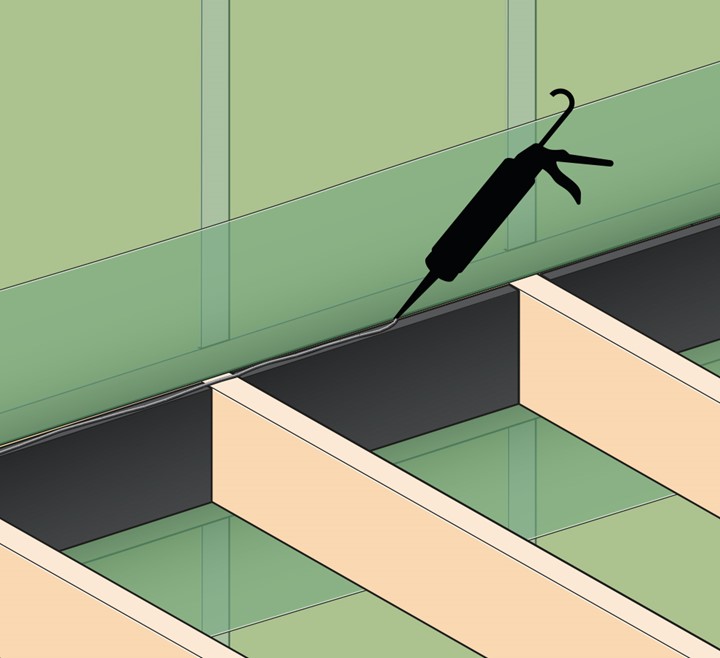

Applicera en ca 10 mm tjock sträng av klister- och tätningsmassa T-Fix på ovansidan av skivan och över bjälkarnas ovansida. Strängen måste vara helt obruten hela vägen där klimatskärmen skall anslutas och för att full lufttäthet skall garanteras!
4.

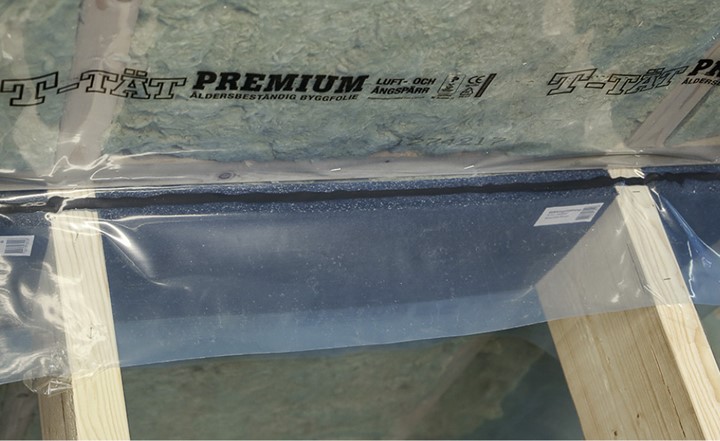

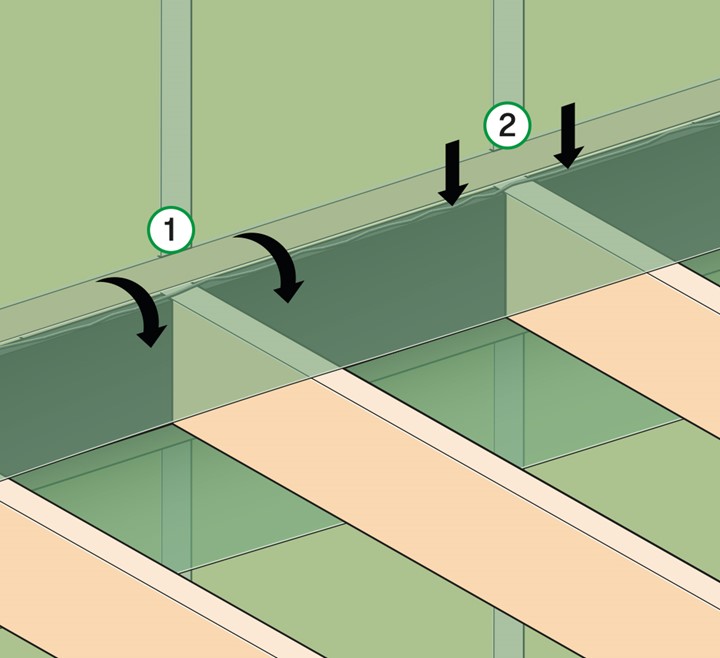

Vik ner klimatskärmen mot klistersträngen på skivans ovansida och in i vinkeln ut mot bjälkarna (1.). Tryck med anpassad kraft (så att inte skivan flyttas ur position) ner klimatskärmen mot underlaget och längs hela klistringen (2.). Släta ut och fäst klimatskärmen med klammer i bjälken.
5.

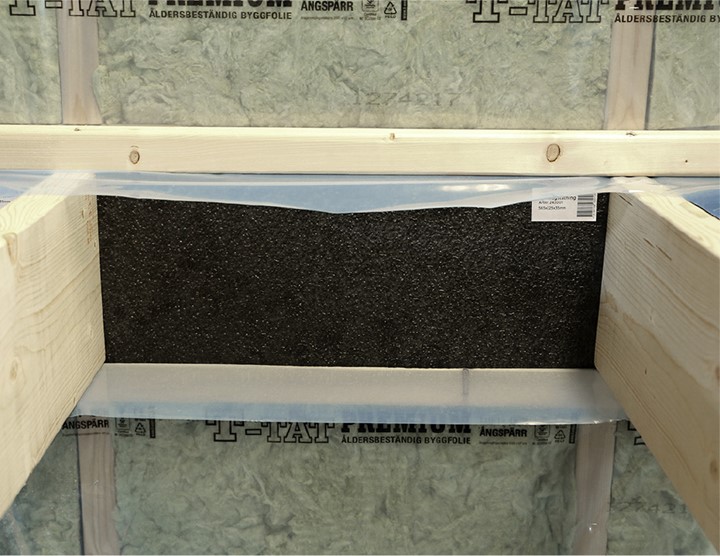

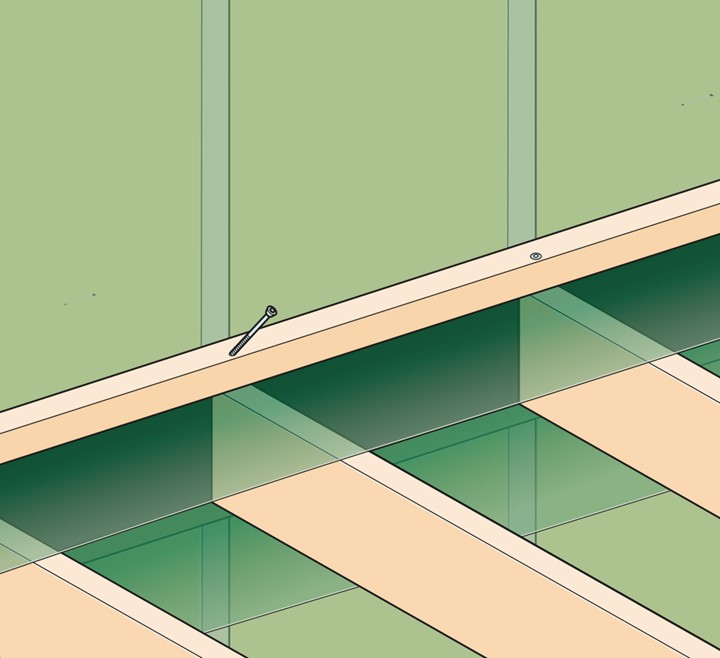

Montera och skruva fast (vid var bjälke) en bottenregel (min 28x 70 resp 45x 45 mm) alternativt golvspånskiva som fixering mot och över den nyklistrade anslutningen i hörnet. Regeln bildar ett stabilt anhåll mot underlag och fog för bästa täthet.
6.

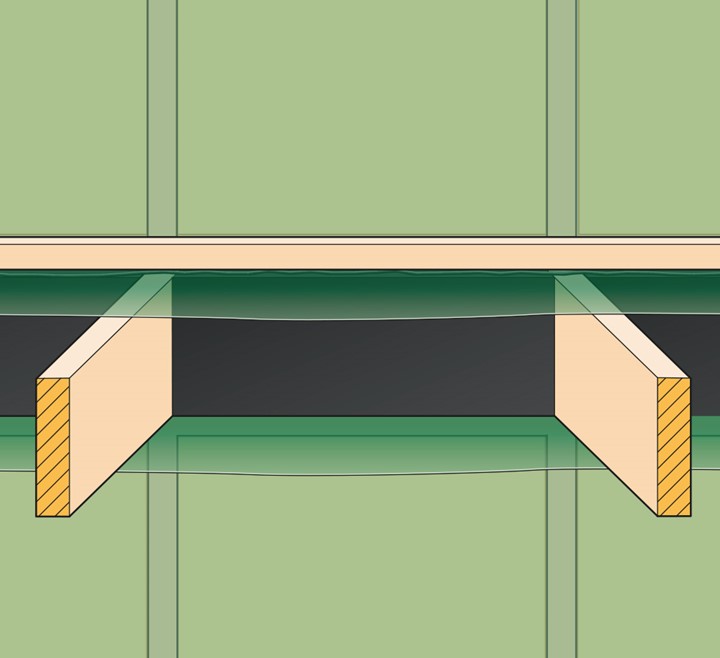

Upprepa samma montage av pkt 3, 4 och 5 fast på undersidan av bjälklagstätningen (skivan)!
7.
Monteringen er ferdig!
