T-Radon Foil

• Ytor som skall tejpas och tätas skall vara rena, torra, fettfria samt frostfri.
• Alle skjøter og gjennomføringer må være tette og helt lukkede for å oppnå fullgod funksjon i radonbeskyttelsen.
• Som skjøtehjelpemiddel bruk kun de i systemet anbefalte tilbehørene.
• Montering soliga varma dagar med kalla nätter (vår och höst), då stora temperaturvariationer förekommer kan medföra att radonmembranet expanderar och krymper märkbart. Montage av membranet i medvetet kortare längder ger mindre expansion och krympning (vågor, veck…).
• Monteringen bör utföras under temperaturer som gynnar appliceringen av skarvhjälpmedel som tejp, butylmassa och stos. Vid svalare väderlek (<+10°C) varmlagra samtliga ingående produkter innan montering. Vid behov värm försiktigt med varmluftspistol under appliceringen. Vid temperaturer ≤ +5°C komplettera tätningen av skarven med T-Fix Klister- och tätningsmassa.

• Kontrollera membranet innan inbyggnad och övertäckning så att inga skador förekommer. Skador skall åtgärdas och tätas med skarvhjälpmedel och/eller eventuell lagningsbit av membranet.
• Användningen på fuktbenägna underlag (som betong) bör dimensioneras efter dess fuktinnehåll. Membranet uppvisar tätskiktsegenskaper motsvarande en så kallad fuktspärr (se redovisat ånggenomgångsmotstånd) och skall därefter användas.
• Ved nedgraving, sørg for at eventuelt fyllmateriale over membranen er radonfritt!
• Ved usikkerhet angående radontiltak eller fuktproblemer i grunnen, kontakt en sakkyndig for konsultasjon.
• Produkterna bör lagras i skydd för solljus och nederbörd.
• Efter montage skall snarast samtliga ingående produkter i systemet byggas in och skyddas mot solljus (-UV) och nederbörd.

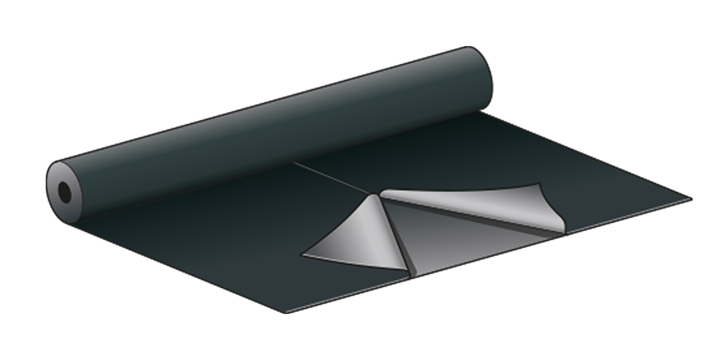

T-Radon Foil monteras heltäckande med friktionsbeläggningen uppåt på eller i betongplatta eller i marken under grunden. Membranet bildar ett slitstarkt, lufttätt och radontätt system.

Det finns 3 alternativ för montage:
Utförd uppe på betongplattan enligt A. i figur alternativt på understa cellplastskiktet (grundisoleringen) vidare upp på sockelelements insida enligt B. eller i marken på schaktbotten enligt C.

Underlaget skall alltid vara stabilt, slätt och fritt från vassare föremål eller organiska rester. Bäst förutsättningar för en lufttät och radonskyddande lösning nås i nykonstruktion där radonmembranet kan avskärma grundytan så heltäckande som möjligt. Skarvar och genomföringar skall vara tätade så att radongasen hindras att tränga upp i byggnaden. Alternativ C. är enklare att utföra med hänsyn taget till att det sannolikt inte medför några genomföringar som behöver tätas. Alternativ A. uppfyller dubbel funktion, radonskydd samt fuktskydd.

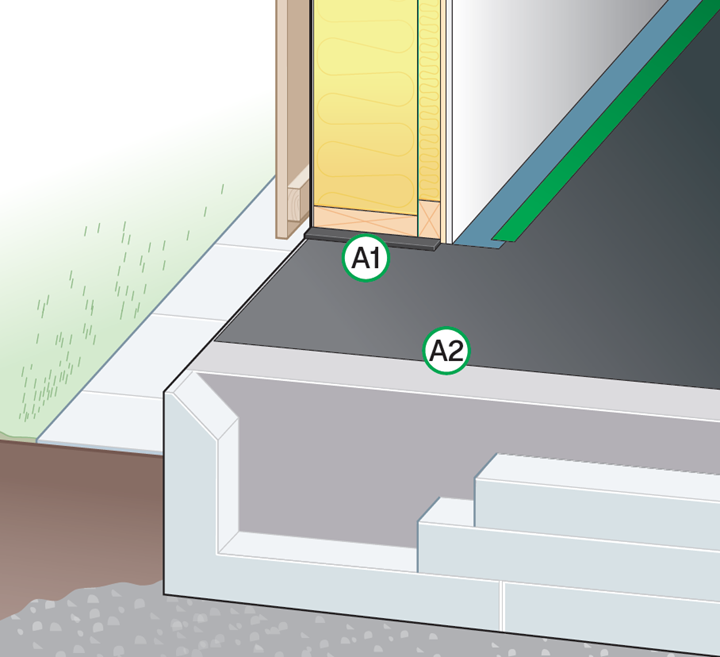

A. Vid montering skall syllar till väggar som skall förankras mekaniskt, förses med tätande T-Syll Syllisolering (A1). Klimatskärmar från ytterväggar ansluts lufttätt med fördel ner mot radonmembranet (A2). Vid avslutningar till ytor som inte skall eller kan täckas med membranet (ex klinkers i våtrum, klistrade golv) avslutas membranet med tätning av T-Butyl Skarvband mot förbehandlad betongyta med asfaltprimer K-80. Tillse i efterhand vid läggning av golv på denna yta att ett tätskikt lika ett våtrumstätskikt appliceras och ansluts tätt mot membrankantens avslut. Alternativt kan en pågjutning på membranet göras av minst 30 mm armerad betong på ytor som skall beläggas med exempelvis klinkers.

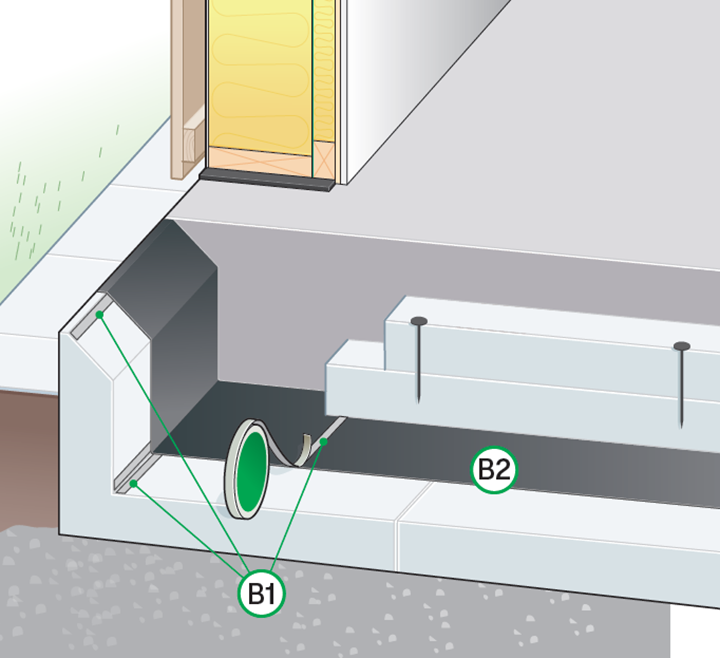

B. För montering bör extra hänsyn tas då lösningen är mer komplex och kräver extra uppmärksamhet vid detaljer. Mekanisk infästning för isolerskikten som plastplugg/-spik får inte gå igenom och penetrera radonmembranet (B2). Bruk dobbeltsidig T-Butyl skjøtebånd (B1) mellan membranet och andra lagret av isoleringen för att fixera cellplastskivorna i de övre lagret. Vid invändiga hörn mot kantelement skall en extra bit av membranet skäras till som överlappar minst 200 mm om skärningen i uppdraget. Utför tätning och överlappskarv som vanlig skarv. Undvik för övrigt längdskarv tvärs det invändiga hålkälet och vertikala uppvik på exempelvis kantelementet. Rulla membranet i så stor utsträckning som möjligt längs plattans kanter i hela våder.

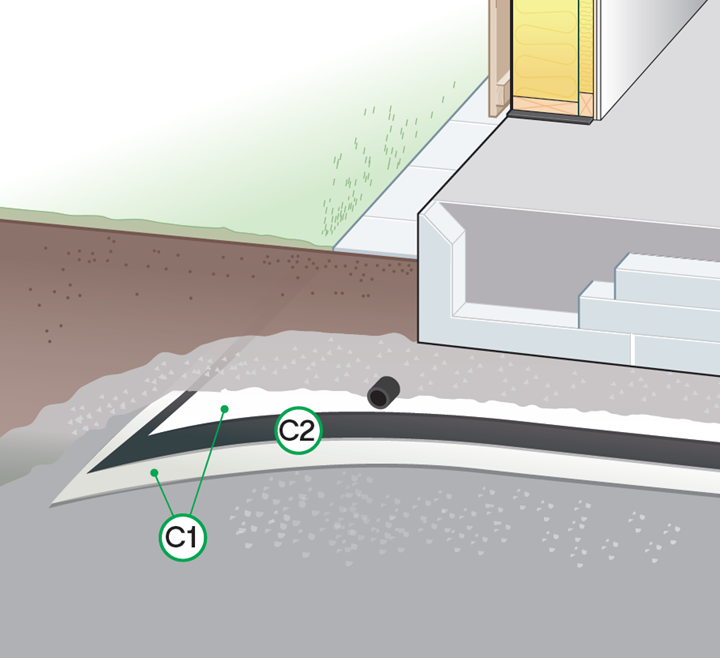

C. För montering krävs att schaktbotten är avjämnad och packad, stabiliserad och utförd så att vattenavrinningen är säkerställd från radonmembranet (C2) till mark utanför grundens ytterkanter. Stående vatten skall inte uppkomma! Schaktbotten skall vara utförd enligt aktuell version av AMA-Anläggning. Membranet skall läggas med minst 2 m utanför och runt om grundens ytterkanter. Membranet skall skyddas direkt under (mot botten) och ovan (mot fyllnadsmassor) av skikt med Geo T, N3 Geotextilduk (C1). Det övre skiktet av geotextil, på radonmembranet, kan vid behov ersättas av minst 20 mm sand.

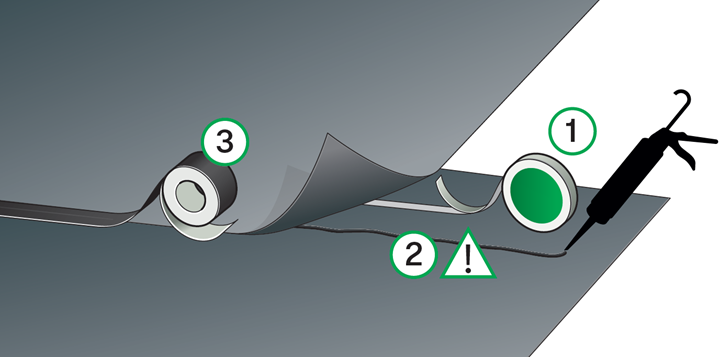

Skjøter i membranen utføres med minst 200 mm overlapping med tilhørende forsegling. Forseglingen består i systemet av dobbeltsidig T-Butyl skjøtebånd (1) som placeras mitt i överlapp. Tryck fast bandet mot underlaget med skyddspapper på. Se till att det vidhäftar och frigör sedan detta skyddspapper. Fixera och tryck fast överlappande membrans våd noga. Vid kallare väderlek (≤ +5°C) komplettera T-Butyl Skarvband med T-Fix klister- och tätningsmassa (2) i sträng ca 5 cm från överlapp och kant. Skarvbandet samt klister- och tätningsmassan skall appliceras i obruten tejpning eller applicering. Vid kallare väderlek (≤ +5°C) komplettera T-Butyl Skarvband med T-Fix klister- och tätningsmassa (2) i sträng ca 5 cm från överlapp och kant. Vid avbrott skarvas nytt band eller massa överlappande för helt tät skarv.

Avsluta med att helt försegla och skyddstejpa skarvkanten med den enkelhäftande tätningstejp T-Flex Outdoor (3). Påføring skjer nøye med hånd- og fottrykk eller rulle!

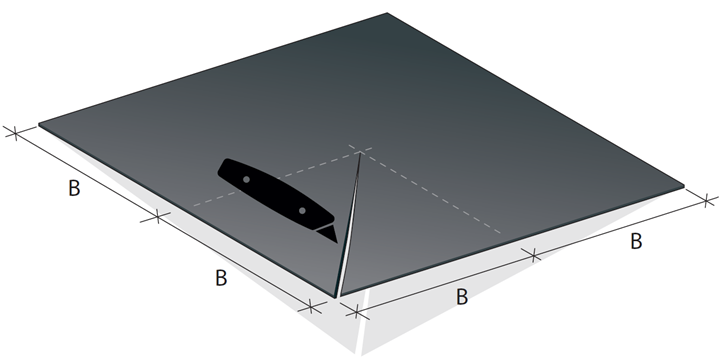

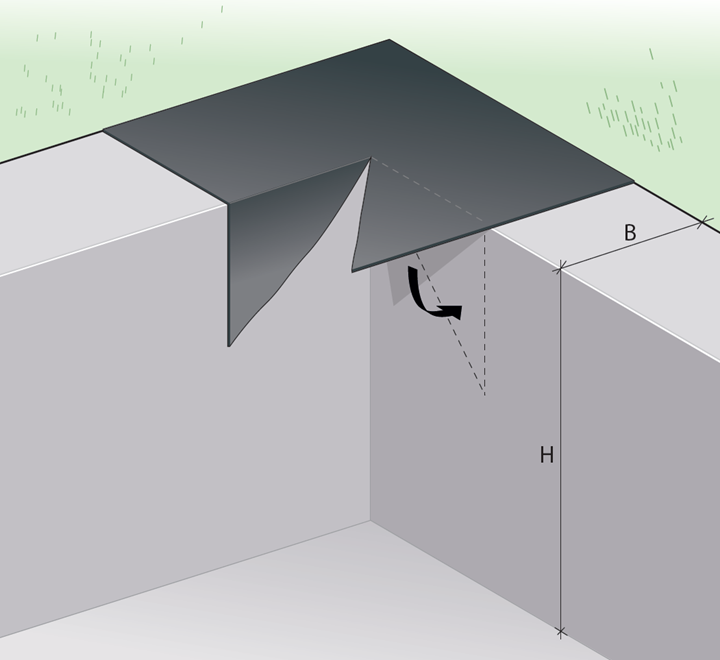

Vid invändigt hörn skär till en kvadratisk bit av membranet med måtten enligt bild 2x B per sida (B= grundmurens bredd).

Skär en snitt diagonalt (B/B) från ett ytterhörn och in till centrum av biten.

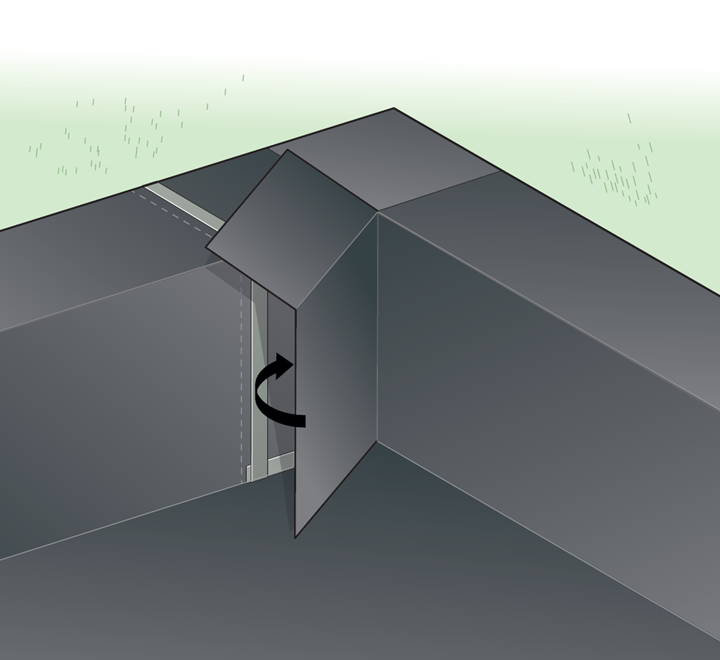

Vik till och ner flikarna vid snittet in till centrum enl bild. Placera biten uppe på grundmurens ovansida.

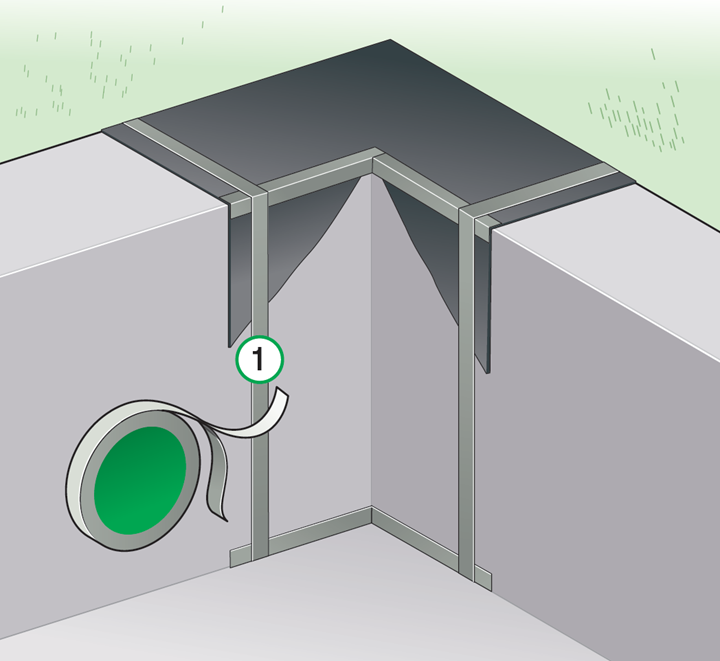

Fäst T-Butyl Skarvband (1) över och i obrutna längder enligt bild över membranbiten och ner på grundmuren. Se till att den fixeras på plats och tryck noga.

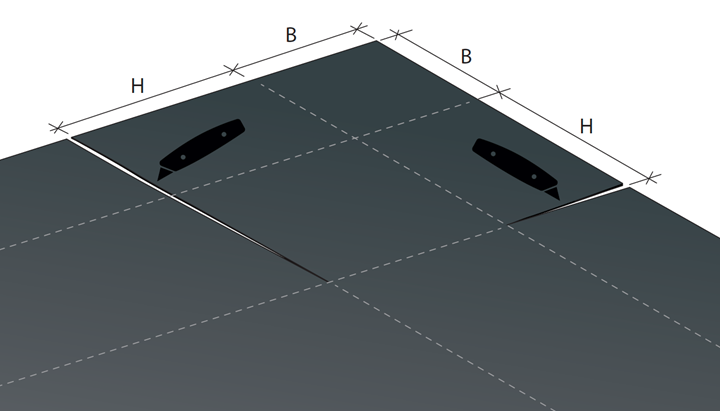

Anslutande membran från grundytan skärs mot nedre innerhörn och mur enligt bild. Skapa vikningar enligt streckade linjer och gör snitt i vänster kant (B + H) samt i höger kant (B). B= grundmurens bredd i toppen och H= grundmurens höjd.

Anslutande membran från grundytan tillpassas med vikningar enligt bild och trycks noga fast mot hörn och mötande T-Butyl Skarvband. Varje cm av skarvbandet måste fästa och täta mellan membranen.

Kapa till tejplängder av Flexseal-T tätningstejp. Skär den till halva bredden (150 mm /2 = 75 mm).

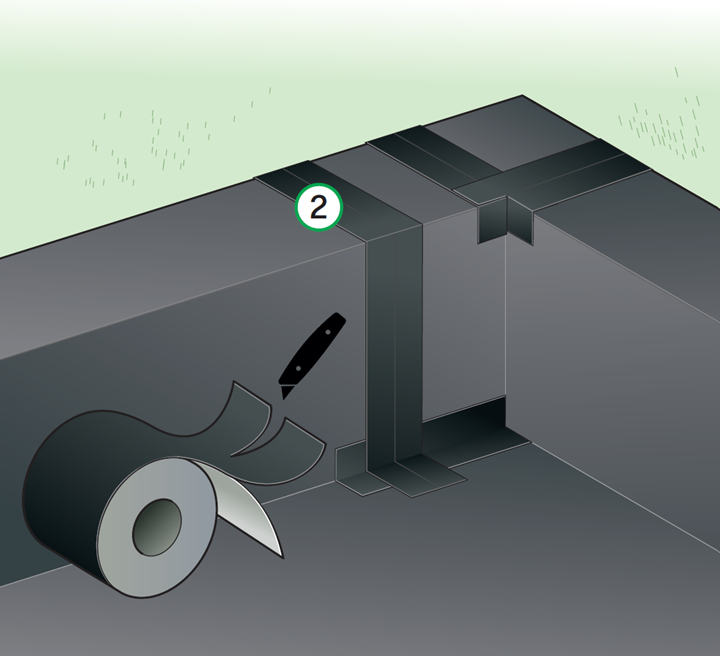

Förse exponerade överlapp och kanter med tejpen (2). Se till att alla remsor av de olika skyddsfolierna på undersidan avlägsnas vid appliceringen. Tryck noga eller rolla över tejpens rygg så att den fäster mot underlaget. Där tejpvåd tar slut och är för kort - skarva på ny våd med minst 50 mm överlapp.

Vid utåtgående hörn följ en grundmurs sida med uppvik mot murens stående sida (H) och vik ner uppe på toppen, täckande (B).

Vid yttre hörnet skär membranet från positionen längst ner mot botten och ut till kanten. Vik ner följande hela kant mot botten och fortsätt plant.

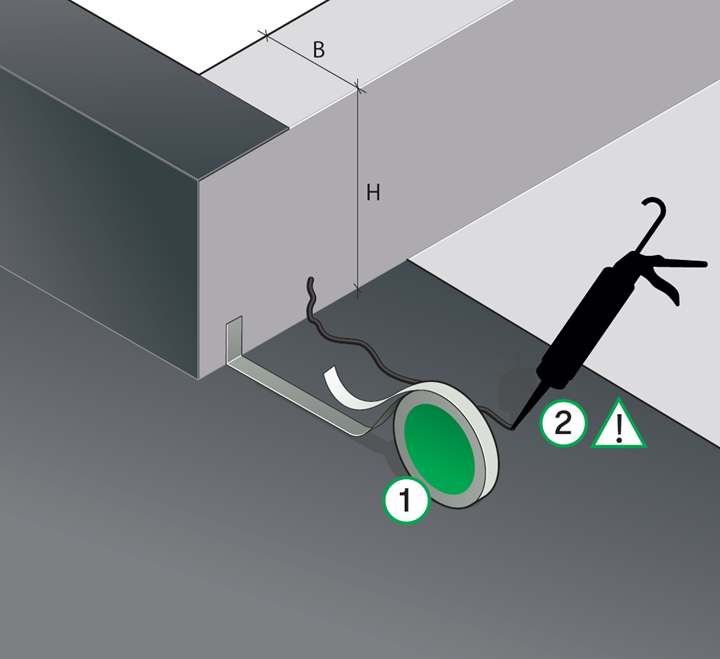

Fäst T-Butyl Skarvband (1) enl bild, en bit upp på den otäckta muren och ner på membranet vidare till membranets slut. Avlägsna skyddfolien!

Vid kallare väderlek (≤ +5°C) komplettera T-Butyl Skarvband med T-Fix klister- och tätningsmassa (2) i sträng ca 5 cm från T-Butyl Skarvband.

Både skarvbandet och massan skall monteras obruten så att vid eventuellt slut skarvas ny ovan i överlapp för helt tät skarv!

Ny våd av membranet viks efter grundmurens höjd (H) och murbredd (B). Placera över liggande membran, överlappa i skarv och klä muren enligt bild. Tryck noga fast och/eller rolla.

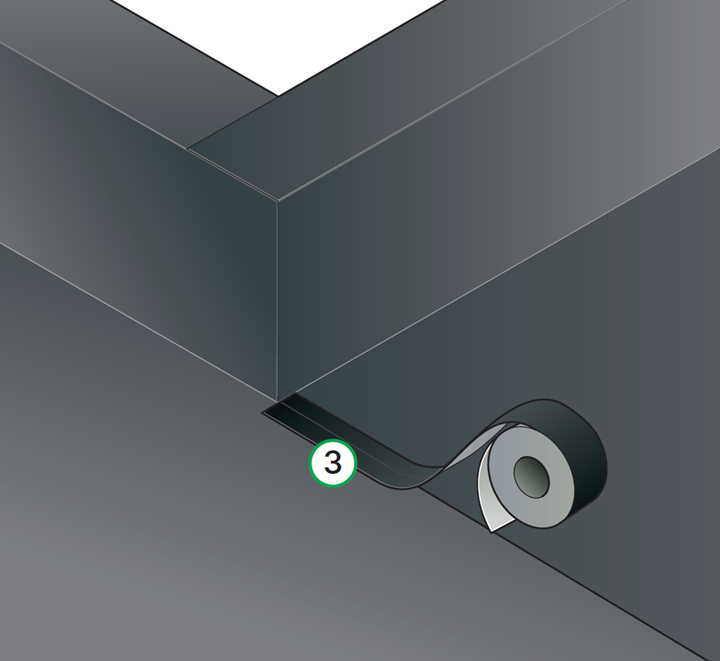

Avsluta med att helt försegla och skyddstejpa skarvkanten med den enkelhäftande tätningstejp T-Flex Outdoor (3). Påføring skjer nøye med hånd- og fottrykk eller rulle!

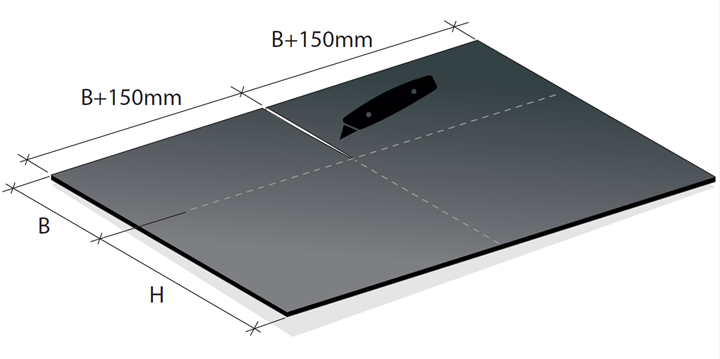

Skär till en fyrkantig bit av membranet med måtten (H+B) x (B+B+150+150mm). Skär därefter ett snitt i bitens (B+B+150+150mm) -sida vid halva längden (B+150 mm) och vinkel rät in med B (mm) mot inre delen.

Vik denna biten av membranet enligt de streckade linjerna på bild. De båda ytorna med B-mått skall överlappa varandra på grundmurens topp så att det blir en 90-graders vikning om hörnets utsida, med H-måttet.

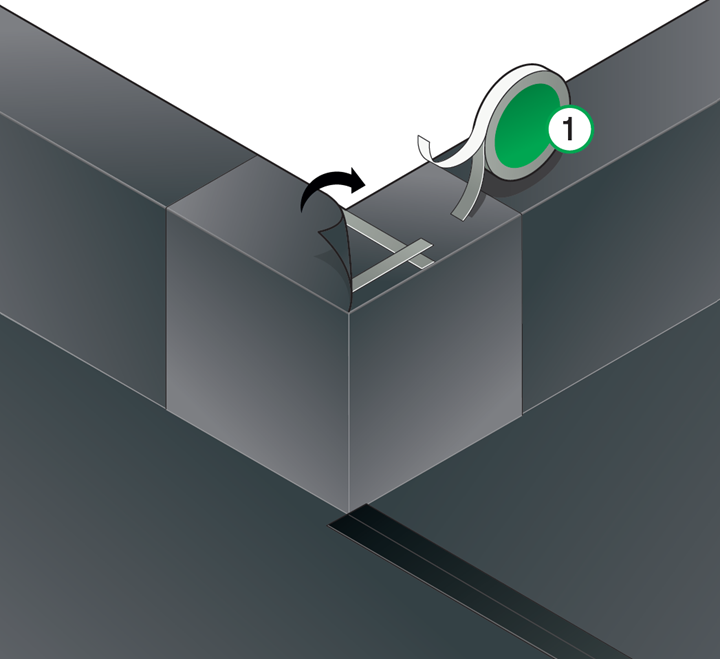

I överlappet på grundmurens topp appliceras T-Butyl Skarvband (1) i två riktningar mot kanter (minst med B-längd) enligt bild, på den högra sidan. Tryck noga fast och avlägsna skyddsfolien. Tryck lika ned den överlappande vänstra sidans flik mot skarvbanden.

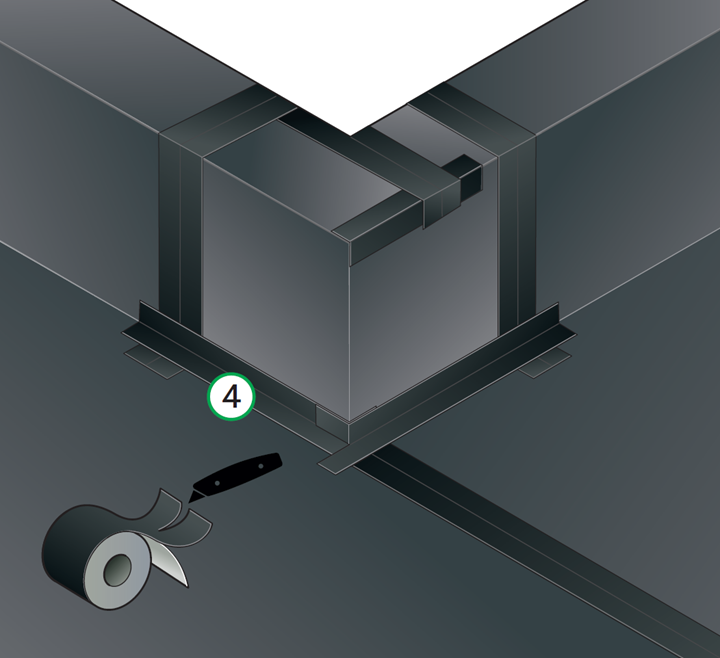

Kapa till tejplängder av Flexseal-T tätningstejp. Skär den till halva bredden (150 mm /2 = 75 mm).

Förse exponerade överlapp och kanter med tejpen Flexseal-T (4). Se till att alla remsor av de olika skyddsfolierna på undersidan avlägsnas vid appliceringen. Tryck noga eller rolla över tejpens rygg så att den fäster mot underlaget. Där tejpvåd tar slut och är för kort - skarva på ny våd med minst 50 mm överlapp.

Tätningar vid runda genomföringar utföres enklast i systemet med tillhörande stosar. Stosen kommer att överlappa håltagningen i membranet och bilda en tät anslutning mot röret eller slangen.

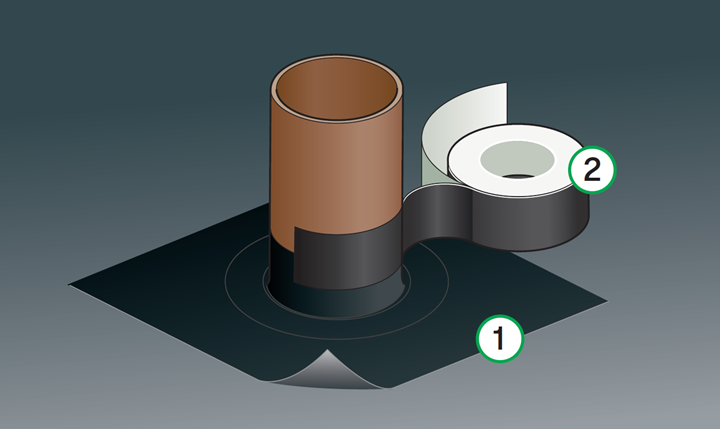

Gummistos försedd med självklistrande undersida av butylhäftämne T-Stos Butyl (1) finns i olika standarddiametrar. Frigör skyddspapperet under stosen. Tryck ner stosen mot underlaget och fixera med roller.

Förslut toppen av stosen runt röret/kabeln med antingen slangklämma eller T-Flex Outdoor (2).

Lufttätheten är viktig att få till i toppen och botten av stosen!

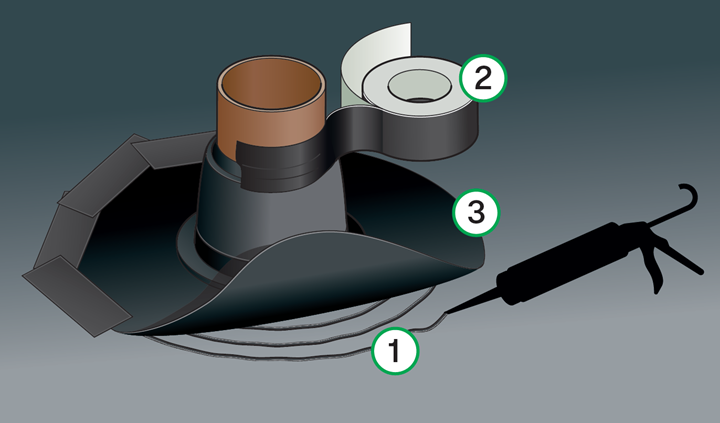

Stos helt av gummi som ej är självklistrande Stos, Gummi (3) monteras lika men klistras mot underlaget med tillbehör T-Fix klister- och tätningsmassa (1), i tre strängar med helt förslutna ringar.

Denna stos tejpas efter härdning skyddande i ytterkant med tätningstejp T-Flex Outdoor (2). Förslut dessutom toppen av stosen runt röret/kabeln med antingen slangklämma eller T-Flex Outdoor (2).

Lufttätheten är viktig att få till i toppen och botten av stosen!

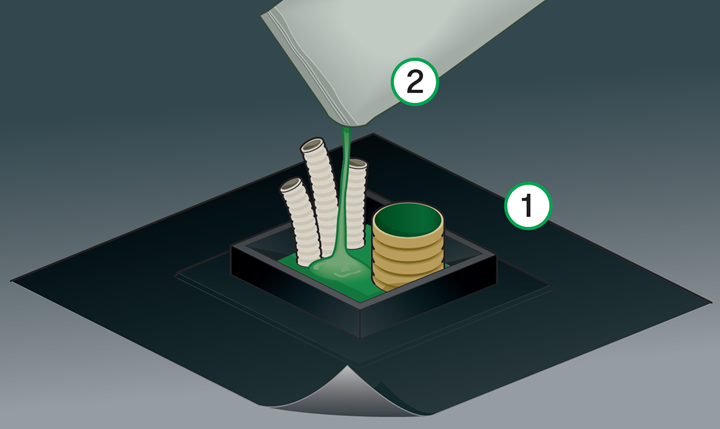

Vid flera genomföringar på liten yta genom radonmembranet lämpar sig ett system med en tätningsmassa och tillhörande självklistrande gjutform. Flytande tätningsmassa Pourseal-T (2) och gjutformen Pourseal-T Frame (1).

Gjutformen Pourseal-T Frame (1) fästs mot underlaget (radonmembranet) centrerat över genomföringarna och med den själklistrande undersidan. Frigör skyddspapperet under stosen. Tryck ner stosen mot underlaget och fixera med roller.

För gjutning med Tätningsmassan Pourseal-T (2) se information i separat monteringsanvisning för produkten.
