T-Roof Domo
Festing skjer ved overlappingen mekanisk i den nedre banen med takpappspiker dim 25x2,5 mm eller klammer tilsvarende Rapid 140/10 eller i henhold til anvisning av klammer med benlengde 12-15 mm, ryggbredde 12,4-15 mm (tråddimensjon 0,5-1,3 mm) og korrosjonsbeskyttet. Overlapping skjer med limkant mot limkant og for ev. tverrskjøt el lignende med godkjent takpapplim. Ta hensyn til været ved montering av limkanter. Varm rullene i varmlager hvis temperaturen er under +10°C.
Viktig!
Med mindre annet er angitt her, gjelder de nyeste anbefalingene i AMA Hus (JSB.6).
- Det permanente overflatelaget styrer den laveste takhellingen for underlagsduken, men alltid minst 6° (1:10) eksponert, men ikke lektet tak. Ved lekting og eksponering uten yttertakdekning minst 14° (1:4)! Ved behov for lekting ved helling under 14° (1:4) skal det i så fall skje i direkte tilknytning til monteringen av yttertaket.
- Ved yttertaktekking av flate takstein skal leverandørens retningslinjer for underlagsduken følges!
For uforede takstein eller på vindutsatte steder (kystnære) anbefales valg av sikrere
underlagsduk som T-Roof Epic. - Underlagsduken skal ikke kombineres med overflatelag som varmluftmonteres (sveises).
- Ved skjult innfesting, kontroller nøye styrken av skjøten etter montering. Ta hensyn til vanskeligere værforhold og sørg for eventuell midlertidig festing av overlappingen eller beskyttelsesdekning inntil det
permanente overflatelaget monteres! - Klisterkanten har under normale forhold aggressiv vedheft! Ved kjøligere værforhold (<+10°C) kan det
noen ganger er det behov for å forbedre vedheftingen. Bruk en varmluftspistol og varm opp klebeoverflatene
forsiktig. Trykk nøye sammen skjøten! Ved kjølig vær bør ruller lagres minst 1 døgn i varmt lager.
- Vær oppmerksom på å belaste overflaten forsiktig og utbedre eventuelle skader umiddelbart med takpappklister
Tetningslim K-36 eller tilsvarende reparasjonsmasse for bitumen tetningslag. Ved større skade bruk og
fest/lim en våtbit fra underlagsduken. - Mekanisk festing ved skjult festing skal være korrosjonsbeskyttet klammer type Rapid 140/10
eller større klammer med benlengde 12-15 mm, ryggbredde 12,4-15 mm (tråddimensjon 0,5 x 1,3
mm) alternativt takpappspiker min 25x2,5 mm. Ved åpen innfesting i skjøt, skal varmforsinket
spiker brukes! - Dekk alltid med overflatelaget (takstein, plater etc.) så snart som mulig for å unngå påvirkning fra sollys og dårlige værforhold. Under byggetiden kan underlagsduken eksponeres for sollys i opptil maksimalt tre måneder. I bruksstadiet skal underlagsduken være beskyttet av yttertaket.
- Ruller skal oppbevares stående på et plant, tørt underlag og beskyttet mot sol og nedbør.
- T-Roof Domo er diffusjonstett og montert på treunderlag skal rommet under ventileres i henhold til
praksis.

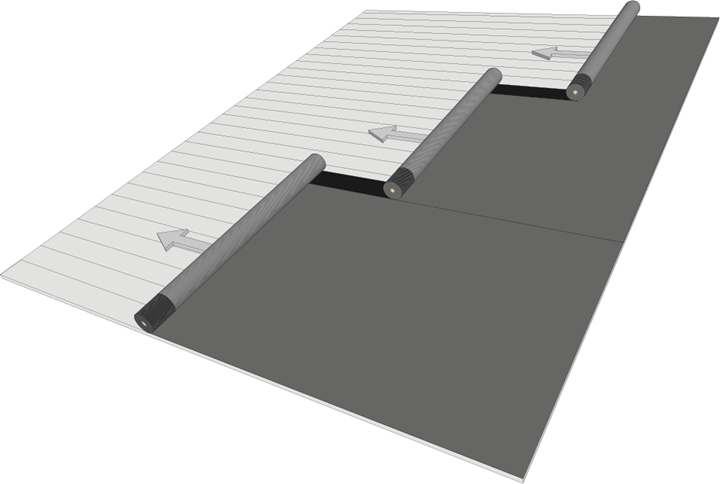

1. Montering
Montering skjer med baner på tvers av takfallets retning. Rullingen skjer fra høyre til venstre slik at siden
inn mot rullen blir oversiden utrullet. Banene legges enklest nedenfra og med overlappende etterfølgende oppover. Underlaget skal være tørt, jevnt og stabilt slik at svikt og bevegelser unngås. Overflaten styrer underlagets beskaffenhet og minste helling. For minste underliggende paneltykkelse se tabell AMA HSD. 1331/1 (AMA-Hus 24). For lekterte yttertak minst 20 mm spont og ved ikke lekterte minst 23 mm. OBS! Rommet under treunderlaget eller over isolasjonen, skal være ventilert i henhold til praksis.
Ved brattere takvinkel enn 18° (1:3) kan underlagstekkingen også monteres i henhold til takfallets vinkel, fra møne til takfot. Vær ekstra nøye med at klebekantene fester seg ved montering.
2. Gavler

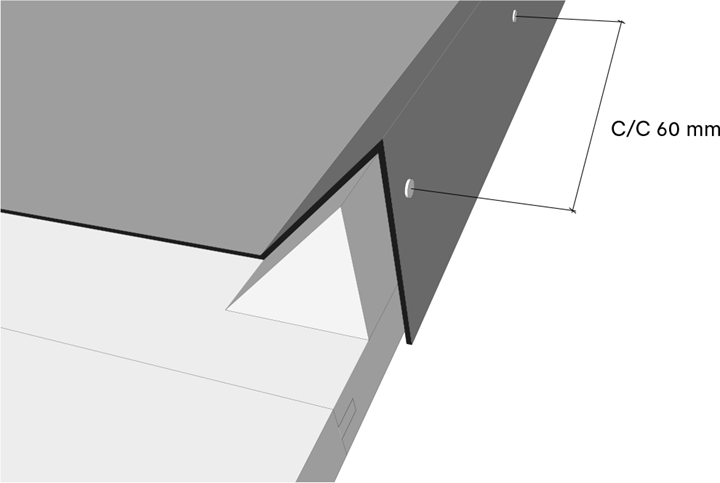

Start og avslutning mot gavler gjøres best mot en trekantlist som vinkler underlaget oppover.
Underlagsduken brettes rundt listen og festes på utsiden synlig.
3. Skjøter

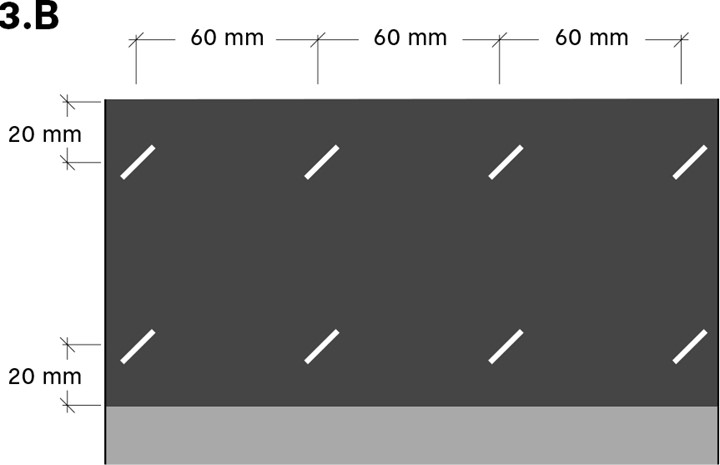

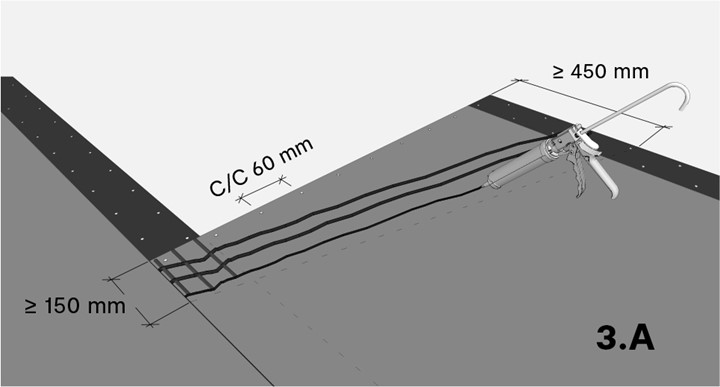

Underlagsduken festes mekanisk med takpappspiker min 25 x 2,5 mm (i henhold til fig 3.D) eller dobbelt med klammer tilsvarende minst Rapid 140/10 (i henhold til fig 3.B) alternativt med større klammer, benlengde 12-15 mm, ryggbredde 12,4-15 mm og tråddimensjon 0,5 x 1,3 mm (i henhold til fig 3.C) Mekanisk festing skjer i langsgående kanter skjult i den øvre limkanten av banen. Åpen og synlig festing (gjennom begge banene i overlappen) kan alternativt gjøres med kun takpappspiker og ved hellinger fra 14° (ca 1:4) og oppover. Banen festes midlertidig i overkanten (ca 1 m mellom festene) og tilpasses i underkant. Overlappet i rett kantlinje trekkes deretter beskyttelsesfoliene bort samtidig med nøye trykk etter. Overlapp skjer med limkant mot limkant som tilsvarer anbefalt overlapp. OBS! Ved skjult mekanisk festing kontroller nøye styrken av skjøten i etterkant. Ta hensyn til vanskeligere værforhold og sørg for eventuell midlertidig fiksering av overlappene eller beskyttelsesdekning til det permanente overflatelaget monteres! Alternativt strølekting ved mulighet! Ved tverrskjøter skal overlappende bane i nedre kant overlappe minst 150 mm og deretter skråskjæres oppover slik at overlappen i overkant blir som den nedre (150 mm) + 300 mm. Nedre bane festes i kanten med mekanisk festing c-mål 60 mm (i henhold til fig 3.A). Tverrskjøter skal limes ned med 3 strenger takpappslim tilsvarende Tettlim K-36.
4. Takfot

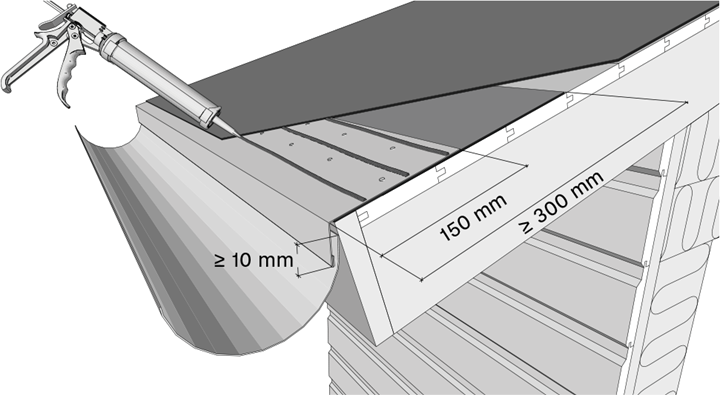

Ved takfoten festes den første banen i nedre kant mot anbefalt takfotplate med klebekanten
(Ikke glem å fjerne beskyttelsesfolien!) samt 3 stenger av takpappklister tilsvarende Tettklister K-36 (i henhold til fig 4). Avslutningen skjer et stykke opp (ca 20 mm) slik at det skjules av det beskyttende overflatelaget i bruksomgivelsene. Klistingen skal skje på rengjort plate. Takfotplaten skal monteres på en stripe av underlagsduk over treunderlaget (f.eks. T-Roof Multi Strip).
Ved overflaten av selvklebende takpapp, monter takfotsplaten oppå det første laget av underlagstekkingen.

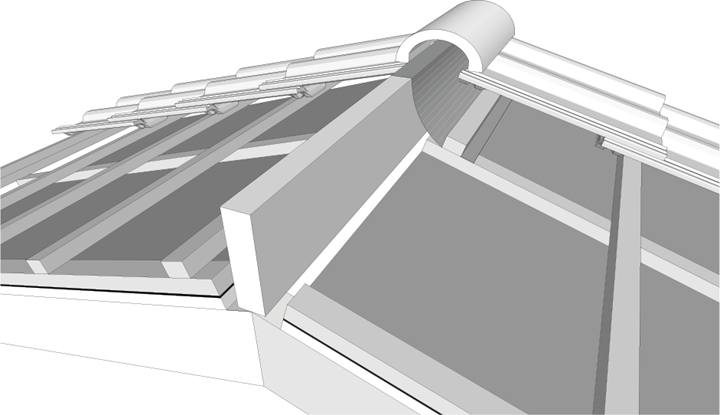

5. Møne ventilert
Ventilert møne ordnes med avslutning ved treunderlagets avslutning mot den ventilerte åpningen. Festes i overkant med takpappspiker. Sørg for at mønebordet dekkes med tilpasset remse av underlagsduken ned mot og ut på oversiden av strølekten slik at den klemmes av øverste bærelekt.

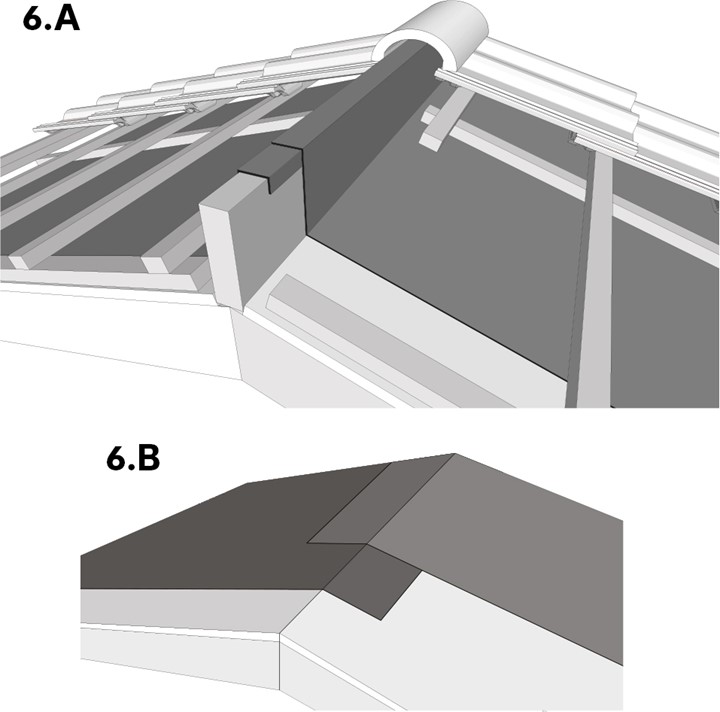

6. Møne tett
Ved tett møne gjøres oppdrag mot mønebordets overkant og over på den andre siden festes mekanisk med for eksempel takpappspiker. Dekking av mønebordet gjøres fra begge taksidene og utgjør også overlappingen av underlagsduken. Brukes ikke mønebord skal overlappingen skje fra respektive takside og totalt utgjøre minst 500 mm. Nedre vaden festes med for eksempel takpappspiker og øvre limes ned med takpappklister tilsvarende Tettklister K-36.
7. Vinkelrenne
Sørg først for at vinkelrennen har en stabil og festet bunn med et underbeslag av metall (min 300 mm bred). Underbeslaget skal utstyres med en stripe av underlagsduken under. Underbeslaget skal spikres for å mekanisk holde sammen taksidene. Ved vinkelrenne med rennedalsplate skal rennen utstyres med en bane av underlagsduken (i henhold til fig 7). Banen i vinkelrennen festes ved mønet og i ytterkantene av
for eksempel takpappspiker c-mål 100 mm. La deretter tilstøtende baner fra hver takside overlappe rennedalsbanen med minst 150 mm. Festingen gjøres med takpappklister tilsvarende Tettklister K-36.
8. Gjennomføring alternativ A, B og C

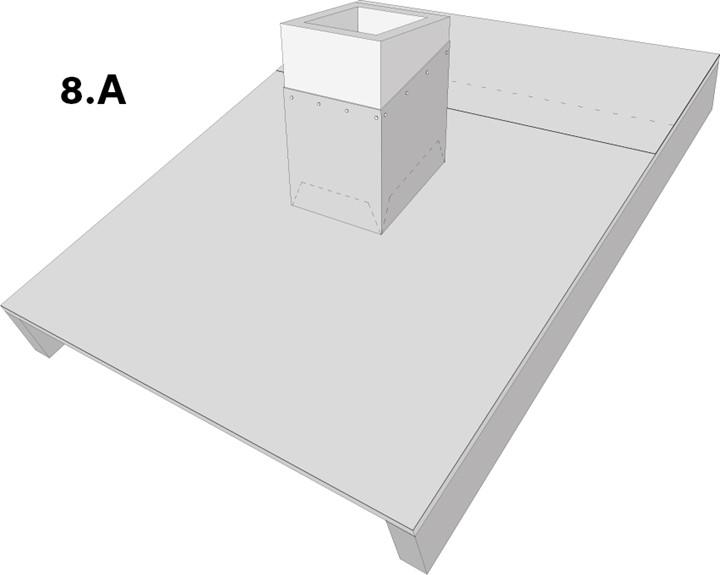

A. Ved firkantede gjennomføringer (skorstein, ventilasjonskanal m.m.) skal underlagstekkingen skjæres til, brettes opp og spikres fast i bunnen (i henhold til fig 8.A). Kle deretter inn oppbretten med en remse av underlagsduken rundt med overlapp (minst 300 mm høyt). Fest med spiker og lim (80 mm bredt eller 3 strenger) eller spikre nederst. Spikring skjer med c-mål minst 100 mm. Liming gjøres med Tetningslim K-36 eller tilsvarende. Hjørnene tettes ekstra med Tetningslim K-36 eller tilsvarende fugemasse alternativt med elastisk bestandig tetningsteip. Gjennomføringer ved lekterte konstruksjoner, utstyres til slutt med et underbeslag av metall nederst og rundt!

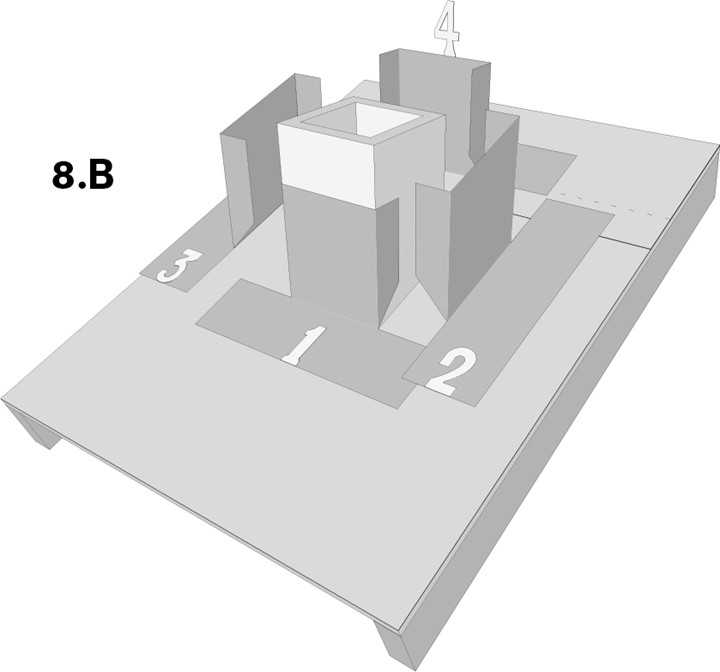

B. Ved firkantede gjennomføringer og lavere takvinkler (≤12°/1:5) anbefales høyere sikkerhet og montering med limte krager (i henhold til fig 8.B). Skjær ut fire sider fra underlagsduken (overlapp 150 mm), skjær til og fest den nederste først med de påfølgende to sidene og avslutt med den bakerste mot mønet. Liming skjer i alle kanter med Tetningslim K-36 eller tilsvarende (80 mm bredt eller med 3 strenger).

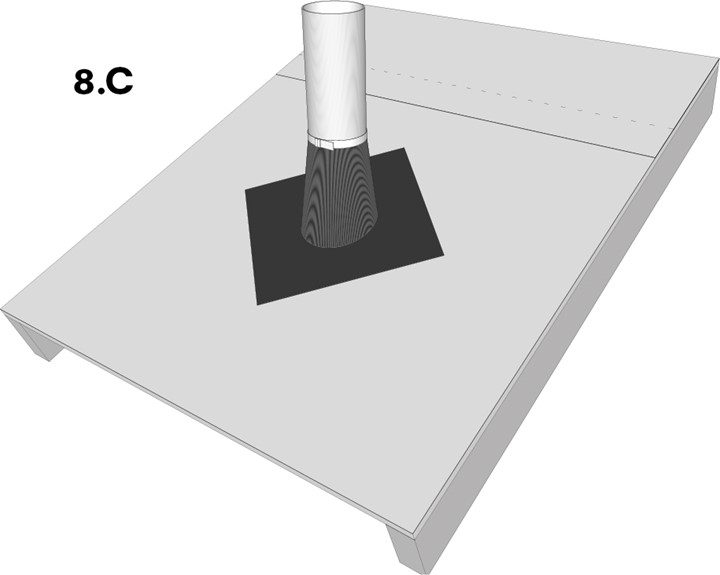

C. For runde gjennomføringer som hull for ventilasjonsrør m.m. brukes stos som selvklebende T-Stos butyl eller helgummistos (i henhold til fig 8.C). Stosens fot klebes helt ned mot underlaget og underlagsduken. For helgummistos skal klebing skje med Tetningslim K-36 eller tilsvarende. Ved sandet overflate og bruk av selvklebende stos skal underlagets overflate forbehandles med Primer K-80. Ved firkantet fot plasseres et av stosens hjørner, ved klebing, rett opp mot mønet. Stos skal forsegles i toppen med klemring eller minst 2 runder med bestandig tetningsteip.

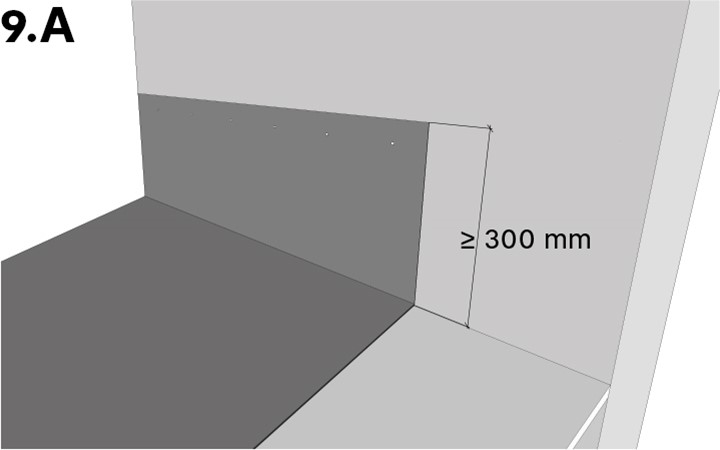

9. Vertikal tilkobling (vegg)

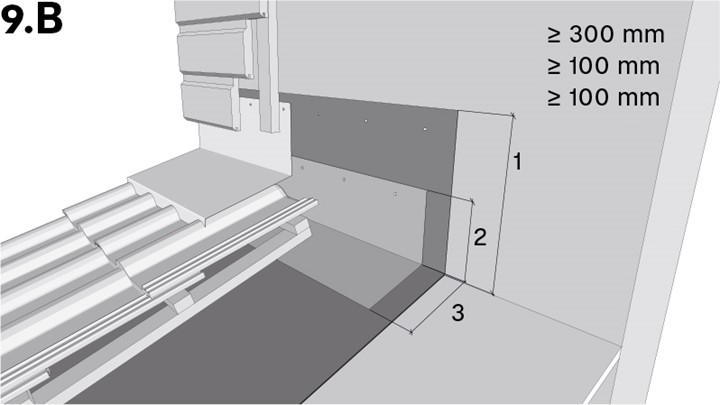

Ved tilkobling der undertaket i overkanten møter vegg (i henhold til fig 9) skal oppdrag på den møtende veggen gjøres, minst 300 mm. Oppdraget gjøres under fasaden og festes mot vindsperresjikt med takpappspiker c-mål 100 mm og 30 mm fra kant. Ved lekterte yttertak utstyres tilkoblingen med et blikkbeslag over underlagsduken.
