X-Foil Duo

• Detaljer som overlappsskjøter, innfestinger, rør- og kabelgjennomføringer eller for eksempel bjelker skal lufttettes med for, det indre klimaskjermens system, godkjente hjelpemidler som tape, mansjetter, tetningsmasse eller dobbeltsidig tape. Se systembeskrivelse!
• Mekanisk innfesting (stifter/spiker) av folien (sikkerhetsveven) skal alltid være galvanisert. Innfesting med stifter skal for best lufttetthet tapes (med T-Flex).
• Tilkoblinger/tetninger av folien mellom ulike typer konstruksjonsmaterialer, der folien er festet som
  for eksempel mellom tre og betong eller stål/plater skal skje med ekstra tilpasset folie i fold/bølge rett før tilkoblingen (ca 50 mm)

• Bretter i folien som møter teipet skjøt på tvers skal tettes ekstra med minst 200 mm teiping over dem
  teipet overlappene og langs bretten (100 mm til hver side). Denne ekstra teipingen skal følge bunn og topp av bretten!
• Ved montering og i kaldere årstid, vær oppmerksom på kondensrisikoen på innsiden av den utvendige vindsperren. Montering av folien (sikkerhetsveven) skal skje i direkte tilknytning til montering av vindsperren og isolasjonen.
• Oppbevares og lagres emballert/beskyttet mot sollys (UV-stråling) eller konstant høyere temperaturer (>+35°C). Folien (sikkerhetsveven) har fritt eksponert (ikke innebygd) en UV-beskyttelse som tilsvarer byggetiden (< 6mnd).

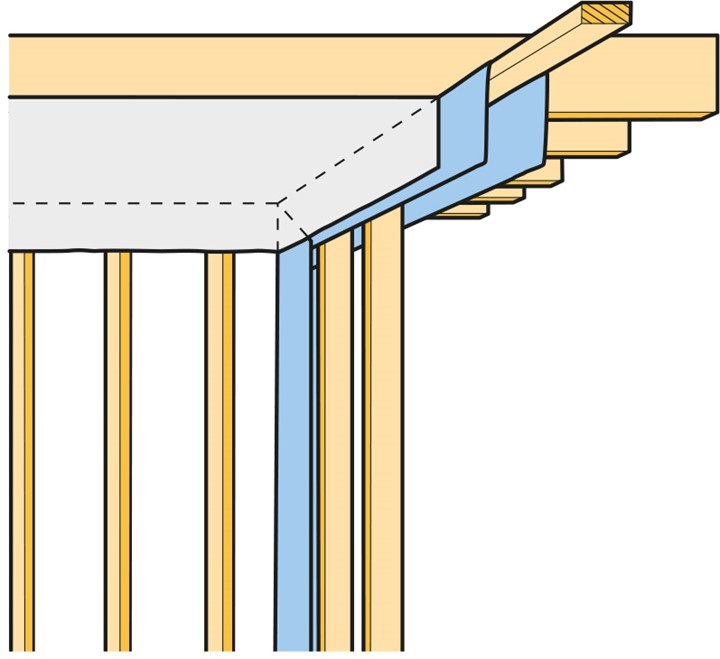

Folien (sikkerhetsveven) festes generelt opp mot undersiden av takbjelkene med galvanisert klammer og med nedheng rundt om (200 mm) mot veggene. Glespanel minst 28 x 70 mm (c-avstand maks 400mm) nedenfra fikserer og fester folien definitivt opp mot takbjelkene. Alle skjøter skal tapes!

Tettheten forbedres hvis innervegger reises i tilknytning til monteringen ovenfor med en remse av dampsperre som plasseres mellom bjelkelaget og innerveggen.

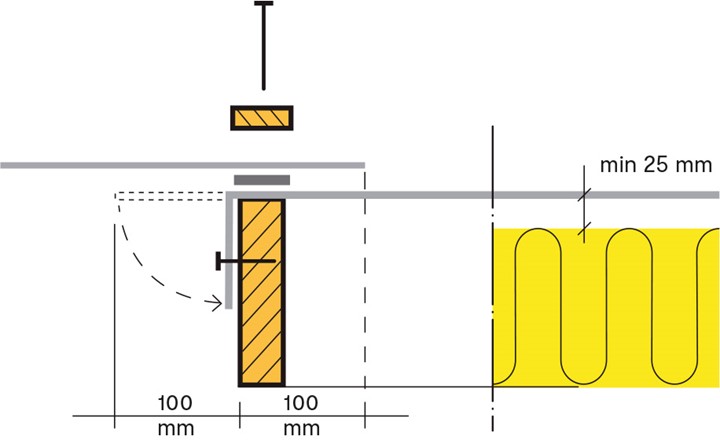

Der tverrsømmer blir nødvendige, utfør dem godt. Skjøt og overlapp skal kun skje over takskol/-bjelke med ekstra 100 mm flik på hver side av takstolen. Brett ned den nedre fliken og fest
mot bjelken med varmgalvanisert takpappspiker minst 20 x 2,8 mm og c-avstand 80 mm. Den øvre våden klemmes ved overlappingen av strølekter i henhold til pkt 1 (Start montering). Over takstolen og mellom dukene plasseres T-Butyl Skjøtebånd som tetning!

1. Rull ut folien og kapp til ønsket lengde. Beregn alltid minst 200mm overlapping. Start fra
at 200 mm skal brettes ned på yttervegger og tilkobles.
2. Begynn ved veggen og fest opp og rull folien i samme retning som bjelkene. Overlappingen og skjøten til neste folie skal skje under bjelkene (200 mm). Overlappingsskjøten skal være strukket helt langs bjelken og klemt tvers med spredt panel minst 28 x 70 mm som spikres med
2 stk trådspiker 100 x 3,4 mm i hver bjelke (c-avstand maks 400 mm mellom hver spredt panel). Maksimalt annenhver spredt panel kan skjøtes i samme takstol (2 + 2 spiker i hver skjøt). Teiping av skjøten skal utføres med Tetningsteip T-Flex.
3. Isolasjon legges tett oppå folien og mellom takbjelkene slik at ingen unødvendige luftrom dannes.

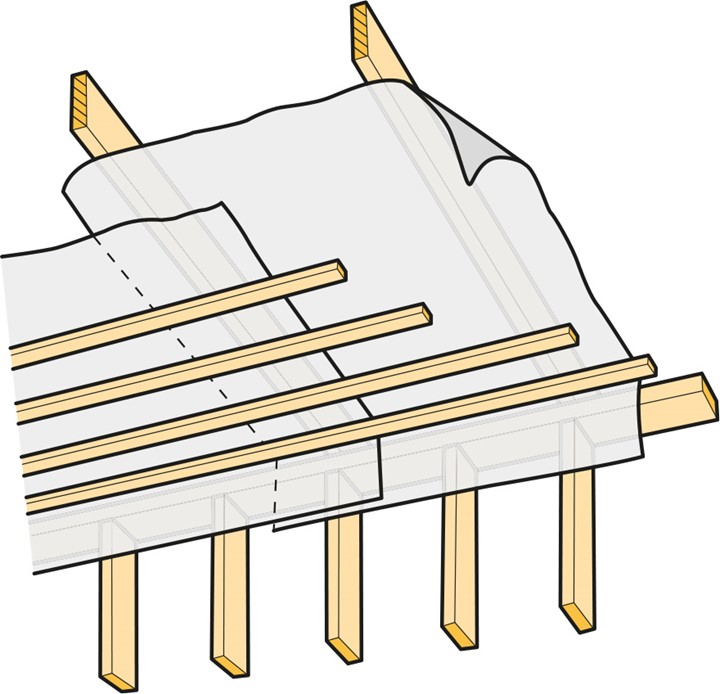

1. Rull ut folien og kapp til ønsket lengde. Beregn alltid minst 200 mm overlapping. Forutsett at 200 mm skal brettes ned på yttervegger.
2. Begynn ved veggen og fest opp og rull folien på tvers av takbjelkene. Overlappingen og skjøten til neste foliebane skal skje under bjelkene (200 mm). Overlappsskjøt (minst 800 mm) skal være strukket helt og klemt med spredt panel minst 28 x 70 mm (2 stk) som spikres med 2 stk trådspiker 100 x 3,4 mm i hver bjelke og sentrum av overlappingen. Maksimalt annenhver spredt panel kan skjøtes i samme takstol (2 + 2 spiker i hver skjøt). Teiping av skjøten skal utføres med Tetningsteip T-Flex samt med ekstra spredt panel festet/klemt langs hele skjøtteipingen.
3. Ved spredt panel c-avstand 400 mm skal vådene overlappe minst 800 mm. Ved alternativ spredt panel c-avstand 300 mm skal vådene overlappe minst 600 mm.
4. Isolasjon legges tett oppå folien og mellom takbjelkene slik at ingen unødvendige luftrom dannes.

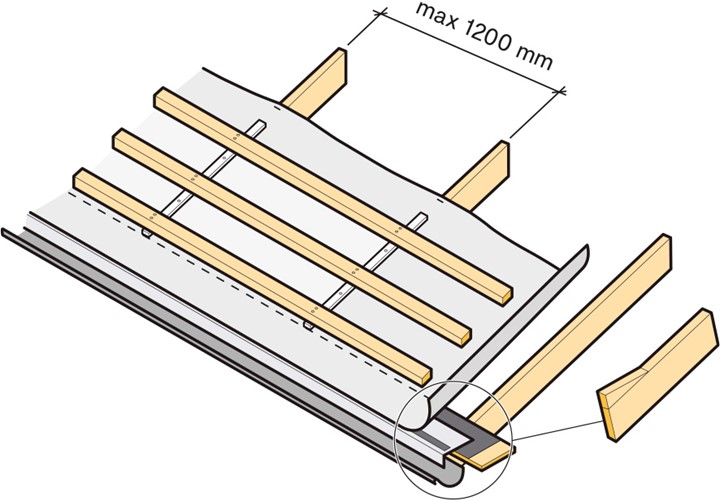

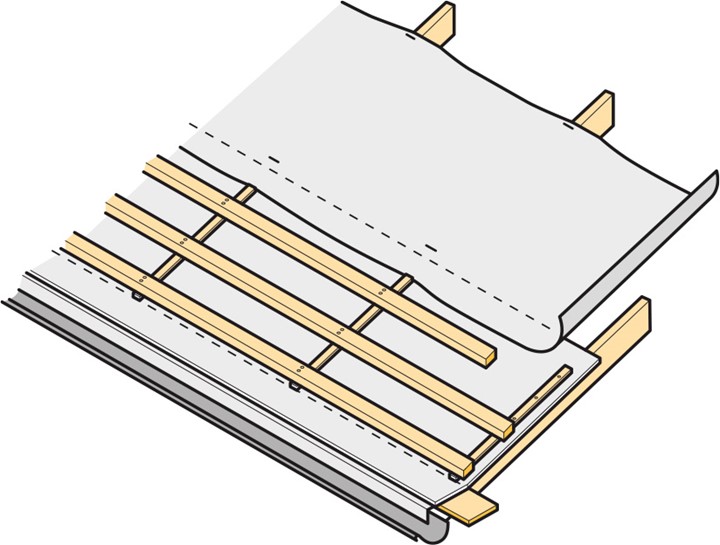

Dekningen skjer horisontalt med start ved takfoten. Fest først tilpassede kiler på takstolendene. Deretter en takfotplate (Konstruksjons Plywood eller trepanel) med en fotplate over og som dryppkant (med fotplateremse under). Kilens høyde og fotplatens tykkelse skal til sammen tilsvare tykkelsen av bærelekten og en takstein. Fotplaten skal være så bred at den når ca. 10 mm nedenfor den nederste bærelekten og kanten. Deretter monteres eventuelle
rennekroker. Undertaket skal rulles ut med den trykte siden opp, strekkes godt ca. 20 mm fra fotplatens bøyekant. Fest opp sparsomt men nødvendig med klammer (12,9 x 10 mm, c-avst 50 mm eller 16,5 x 19 mm, c-avstand 100 mm) mot takstolen. Kapp passende håndterbare lengder for håndtering på taket og legg til ekstra +100 mm ved hver gavltakstol. Vådens nederkant festes ned mot fotplaten med dobbeltsidig T-Butyl skjøtebånd. Undertaket festes av kortere sløyfer (min 22 x 45 mm) og med avslutning før markert valgt overlapp eller markert linje for overlapp. Lengder etter sløyfene. Fest deretter sløyfene over undertaket i takstolen med varmgalvanisert trådspiker 63 x 2,8 mm c-avstand 300 mm. Bærelektene (min 45 x 70 mm) festes deretter med 2 x varmgalvanisert spiker 100 x 3,4 mm ved hver takstolsfestepunkt.

Rull ut neste bane med overlapp tilpasset valgt overlapp. Mål ned fra den nedre banens
overkant. Ved 14°– 26° helling totalt 200 mm overlapp og ved ≥27° helling er minste overlapp 150 mm. Juster banen jevnt og fest i takstolen med klammer. Sørg for at den overlappende banen følger den nedre svake nedheng mellom takstolene. Fullfør klammingen. Videre festing i takstol skjer med strølekt (opp til neste linje for overlapp).

Der tverrskjøter blir nødvendige, utfør dem godt. Skjøt og overlapp skal kun skje over takskol/-bjelke med ekstra 100 mm flik på hver side av takstolen. Brett ned den nedre flikens flik og fest mot bjelken med varmgalvanisert takpappspiker minst 20 x 2,8 mm og c-avstand 80 mm. Den øvre fliken klemmes ved overlappen av strølekten i henhold til pkt 1 (Start montering). Over takstolen og mellom dukene plasseres T-Butyl Skjøtebånd som tetning!

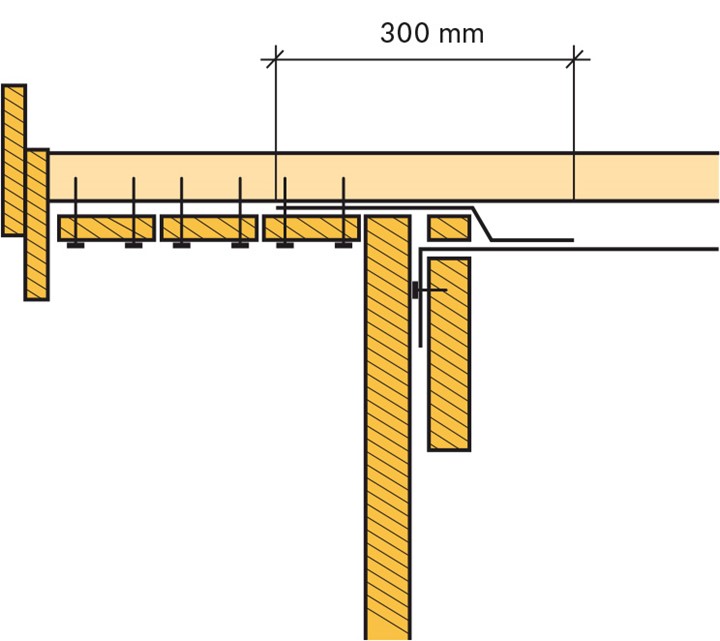

Våte fliker (100 mm) ved gavltakstol brettes ned på utsiden og festes med varmforsinket takpappspiker minst 20 x 2,8 mm og c-avstand 80 mm. Som beskyttende overgang mellom gavlspissen og undertaket monteres en remse av det samme (ca 300 mm). Remsen skal trekkes fra og med samt over nærmeste nedre kledningsbord på gavlspissen inn minst over undertaket 200 mm.

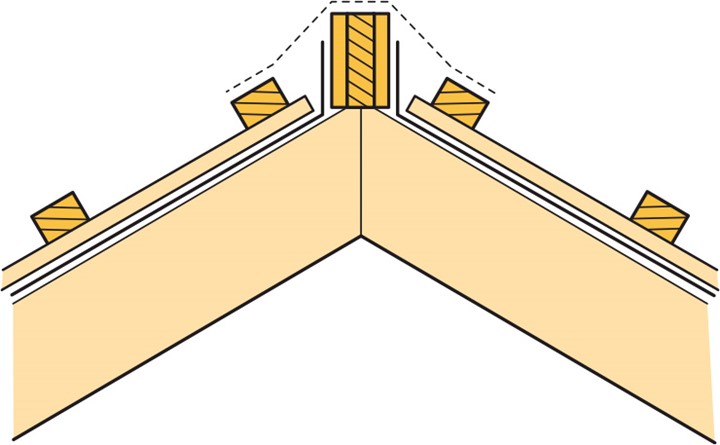

Kamakslingen bør monteres åpen for ventilasjon. Avstandsklosser (25 mm tykk, 95 mm bred) festes
på hver side av mønebordet og med c-avstand 600 mm. Høyden på klossene skal tilpasses etter den overliggende mønepannens form. De kan plasseres noe lavere enn mønebordets topp. Undertaket trekkes opp på hver side mot klossene (avslutning 20 mm fra klossens topp) og festes med varmforsinket takpappspiker (20 x 2,8 mm). Sørg for at undertaket er stramt mellom klossene! Til slutt utstyres mønet med en mønetetting/mønebånd (i henhold til stiplet linje). Ved kaldt loft kan montering av tett møne utføres (ikke avbildet). Da skal banene ved mønet dekke begge sider av mønebordet og avsluttes med varmforzinket takpappspiker minst 20 x 2,8 mm, c-avstand 160 mm. Ventilasjonen under undertaksduken må ikke forringes, og høyt plasserte gavlventiler må brukes eller alternative tilsvarende åpninger som takstusser (hetter).

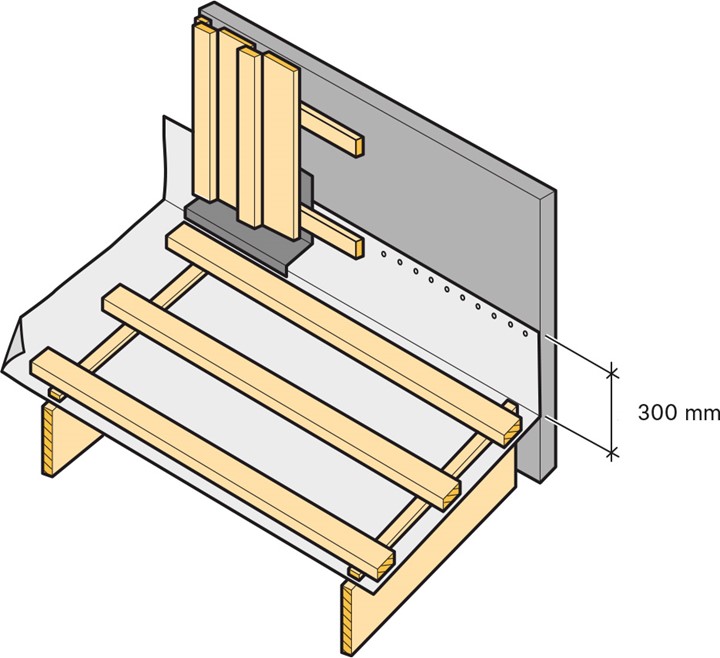

Undertaket trekkes opp minst 300 mm og festes med varmforsinket takpappspiker minst 20 x 2,8 mm, c-avstand 80 mm.

Gjennomføringer som takvinduer eller skorstein krever først avvekslinger mellom takbjelkene som bunn og for stabilisering. Et underbeslag med 150 mm bred krage/fot kreves dessuten. Monter undertaket over og marker gjennomføringens plassering. En ekstra vådlengde legges over hele takstolsfaget. Våden skyves inn under den øvre overlappende våden. Festes enkelt under overlappen og tettes i etterkant ved behov. Brett opp den ekstra våden og ordne gjennomføringen i den nedre våden. Monter under beslaget. Skjær ut en flik i den ekstra overlappende våden fra overkanten av underbeslaget og tett rett ned om begge sider. Brett ned. Fest denne overlappende våd med kommende strølekt samt dobbeltsidig T-Butyl skjøtebånd ved ikke-fikserte kanter ned mot underlaget.

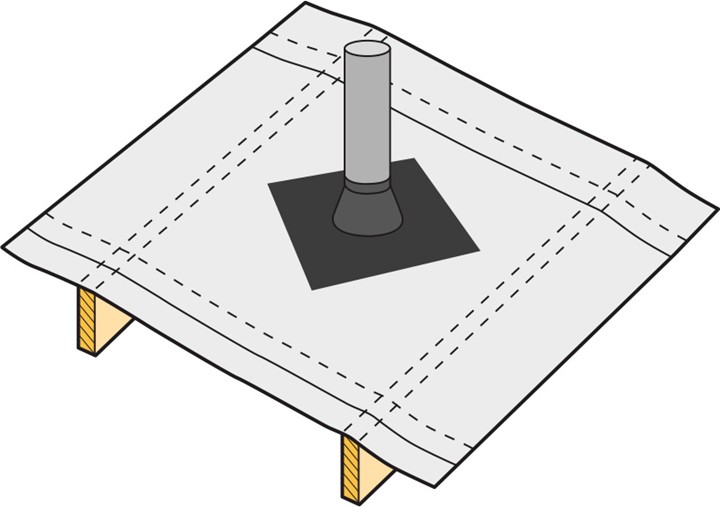

Gjennomføringer som mindre runde luftkanaler (avløp m.m.) utføres med selvklebende stuss (T-Stuss) i riktig dimensjon. Marker sentrum for hullet og gjør et noe mindre kryssnitt i undertaket enn rørdiameteren. Gummimansjetten skal trekkes over røret og den klebende kragen trykkes nøye fast mot underlaget med et hjørne vinklet opp mot mønet.

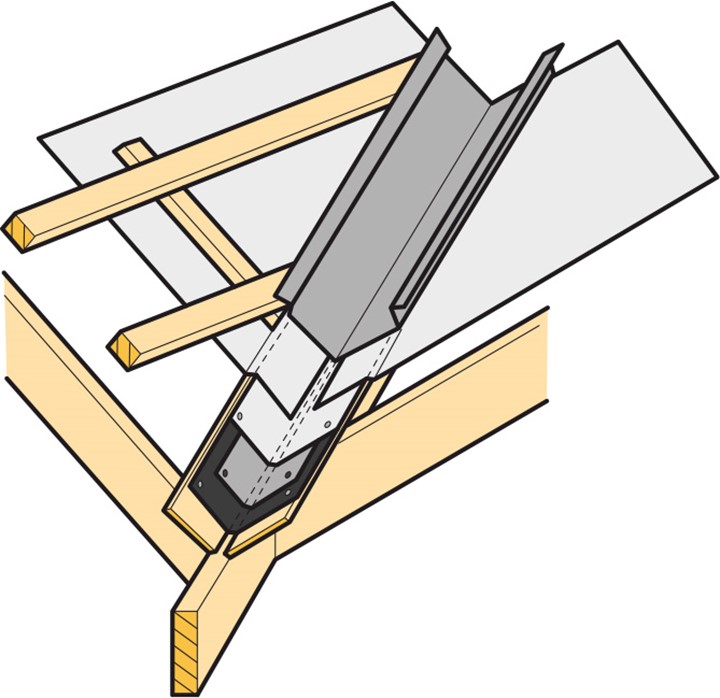

Vinkelrennen skal ha en stabil bunn av konstruksjonsfiner samt for best mulig festing et underbeslag av metall. Beslaget skal også utstyres med en stripe av T-Takstripe/YEP2500 på undersiden. En stripe av undertaket plasseres deretter over beslaget som dekker hele bredden av bunnen og underlaget samt hele dens lengde. La hver taksides baner trekkes inn over denne midtbanen med overlapping mot midten. Fest med dobbeltsidig T-Butyl Skjøtebånd i hele skjøtens lengde. Monter til slutt renneplaten over. Avslutt ned mot fotplaten i henhold til tidligere beskrivelse.
