X-Foil Tak

Med mindre annet er angitt her, gjelder de nyeste anbefalingene i AMA Hus (JSC.6).

• Undertaket monteres hengende over takstolene med lett nedheng. Ikke helt plant på faste treunderlag!
• Takets overflate styrer minste takvinkel for undertaket, men alltid minst 14° (1:4).
• X-Foil Roof er et diffusjonstett undertak der optimal funksjon krever lufting (ventilering) under (minst 25 mm). Luftingen skal skje fra takfoten til mønet.
• Belast overflaten forsiktig og tette umiddelbart og utbedre eventuelle skader. Småskader repareres med fra TECCA anbefalt reparasjons- og tetningstape (T-Flex Uv). Ved større skade erstattes hele duken mellom takstolene med et nytt stykke.
• X-Foil Roof oppfyller kravet for gjennomtrampingssikkerhet når all festing som spikring og lekting (spik- og bærelekter) av duken er ferdig! Maksimalt c-avstand for takbjelker er 1200 mm.

• Ingen svanker eller tilbakeslag skal dannes i undertaket ved innfesting og festing.
• Ruller skal lagres i beskyttelse mot sollys (UV-) og nedbør.
• Etter montering skal undertaket være helt innebygd og beskyttet mot sollys (UV-). Den maksimale eksponeringstiden (UV-) før overdekking er to måneder.
• Dekk alltid med overflatelaget så snart som mulig for å unngå påvirkning fra dårlig vær. Vær oppmerksom på de uforseglede overlappingene og risikoen for inntrengende regn under vind!
• TECCA T-Butyl skjøtebånd er et godkjent skjøtehjelpemiddel og tetning.
• Skruet strølekt kan brukes for å forbedre festingen og tettheten mot underlaget ved utfordrende værforhold.
• Bruken av TECCA Distans for undertak anbefales sentrert under minst annenhver
  bærelekt (ca 2 stk/m² tak) for bedre festing av duken og dens overlapping mellom takstolene.

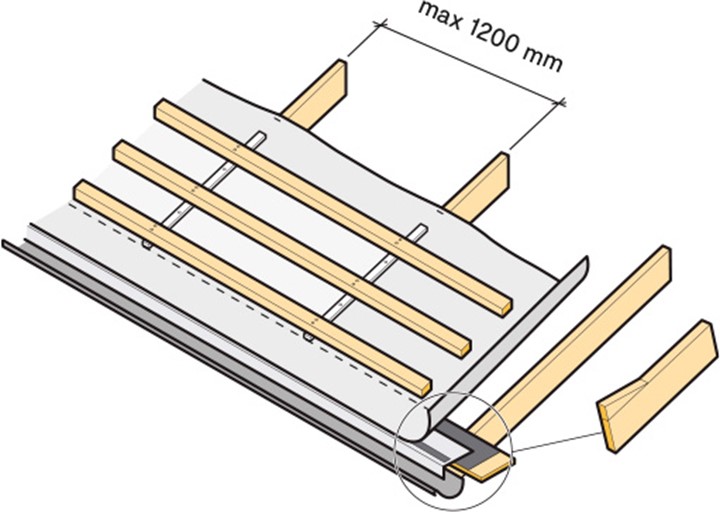

Dekningen skjer horisontalt med start ved takfoten. Fest først tilpassede kiler på takstolendene. Deretter en takfotplate (Konstruksjons Plywood eller trepanel) med en fotplate over og som dryppkant (med fotplateremse under). Kilens høyde og fotplatens tykkelse skal til sammen tilsvare tykkelsen av bærelekten og en takstein. Fotplaten skal være så bred at den når ca. 10 mm nedenfor den nederste bærelekten og kanten. Deretter monteres eventuelle rennekroker. Undertaket skal rulles ut med den trykte siden opp, strekkes godt ca. 20 mm fra fotplatens bøyekant. Fest opp sparsomt men nødvendig med klammer (12,9 x 10 mm, c-avst 50 mm eller 16,5 x 19 mm, c-avstand 100 mm) mot takstolen. Kapp passende håndterbare lengder for håndtering på taket og ta til ekstra +100 mm ved hver gavltakstol. Vådens nederkant festes ned mot fotplaten med dobbeltsidig T-Butyl Skjøtebånd.

Underlagstaket festes med kortere strølekt (min 22 x 45 mm) og med avslutning før markert valgt overlapp eller markert linje for overlapp. Lengder etter strølektens. Fest deretter strølekten over underlagstaket i takstolen med varmgalvanisert trådspiker 63 x 2,8 mm c-avstand 300 mm. Bærelekten (min 45 x 70 mm) festes deretter med 2 x varmgalvanisert spiker 100 x 3,4 mm ved hvert takstolsfeste.

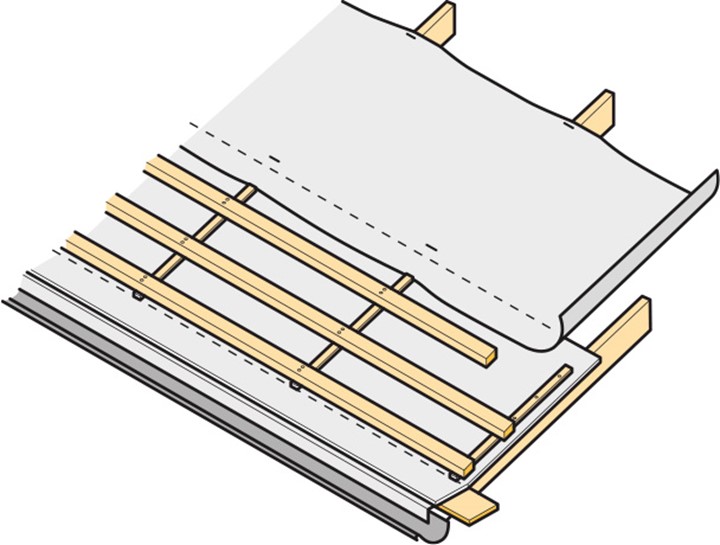

Rull ut neste bane med overlapp tilpasset valgt overlapp. Mål ned fra den nedre banens overkant. Ved 14°– 26° helling totalt 200 mm overlapp og ved ≥27° helling er minste overlapp 150 mm. Juster banen jevnt og fest i takstolen med klammer. Sørg for at den overlappende banen følger den nedres svake nedheng mellom takstolene. Fullfør klammingen. Videre festing i takstol skjer med sløyfer (opp til neste linje for overlapp).

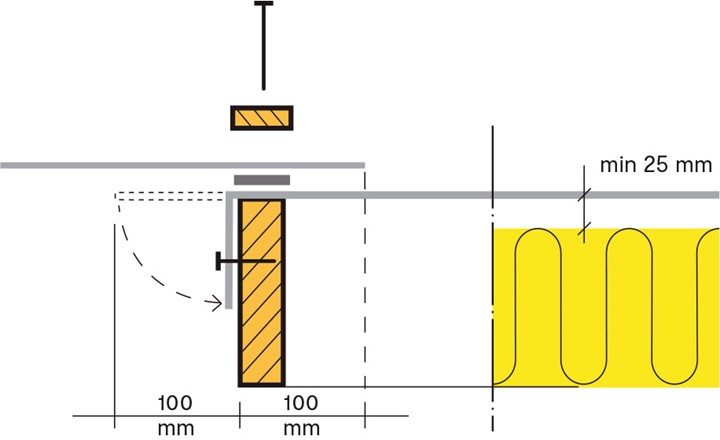

Der tverrsømmer blir nødvendige, utfør dem godt. Skjøt og overlapp skal kun skje over takskol/-bjelke med ekstra 100 mm flik på hver side av takstolen. Brett ned den nedre fliken og fest
mot bjelken med varmgalvanisert takpappspiker minst 20 x 2,8 mm og c-avstand 80 mm. Den øvre våden klemmes ved overlappingen av strølekter i henhold til pkt 1 (Start montering). Over takstolen og mellom dukene plasseres T-Butyl Skjøtebånd som tetning!

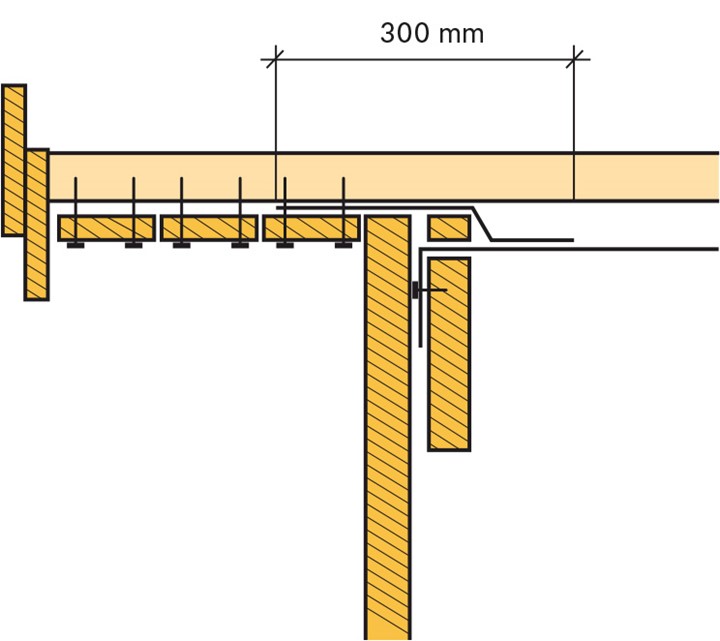

Våte fliker (100 mm) ved gavltakstol brettes ned på utsiden og festes med varmforsinket takpappspiker minst 20 x 2,8 mm og c-avstand 80 mm. Som beskyttende overgang mellom gavlspissen og undertaket monteres en remse av det samme (ca 300 mm). Remsen skal trekkes fra og med samt over nærmeste nedre kledningsbord på gavlspissen inn minst over undertaket 200 mm.

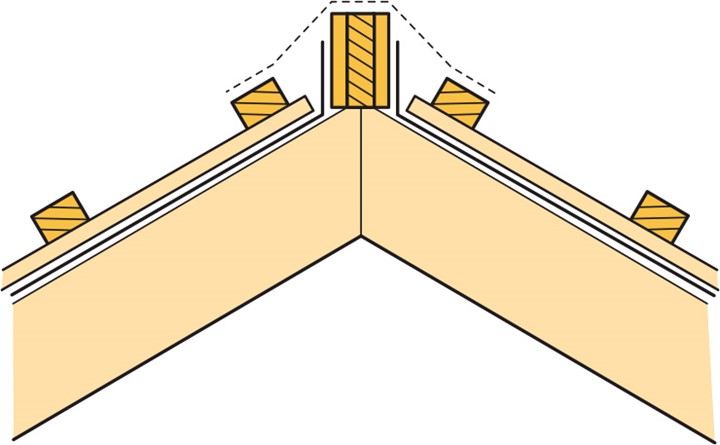

Kamakslingen bør monteres åpen for ventilasjon. Avstandsklosser (25 mm tykk, 95 mm bred) festes
på hver side av mønebordet og med c-avstand 600 mm. Høyden på klossene skal tilpasses etter
den overliggende mønepannens form. De kan plasseres noe lavere enn mønebordets topp. Undertaket trekkes opp på hver side mot klossene (avslutning 20 mm fra klossens topp) og festes med varmforsinket takpappspiker (20 x 2,8 mm). Sørg for at undertaket er stramt mellom klossene! Til slutt utstyres mønet med en mønetetting/mønebånd (i henhold til stiplet linje). Ved kaldt loft kan montering av tett møne utføres (ikke avbildet). Da skal banene ved mønet dekke begge sider av mønebordet og avslutningsvis festes med varmforsinket takpappspiker minst 20 x 2,8 mm, c-avstand 160 mm.
Ventilasjonen under underlagsduken må ikke forringes, og høyt plasserte gavlventiler må brukes eller alternative tilsvarende åpninger som takstusser (hetter).

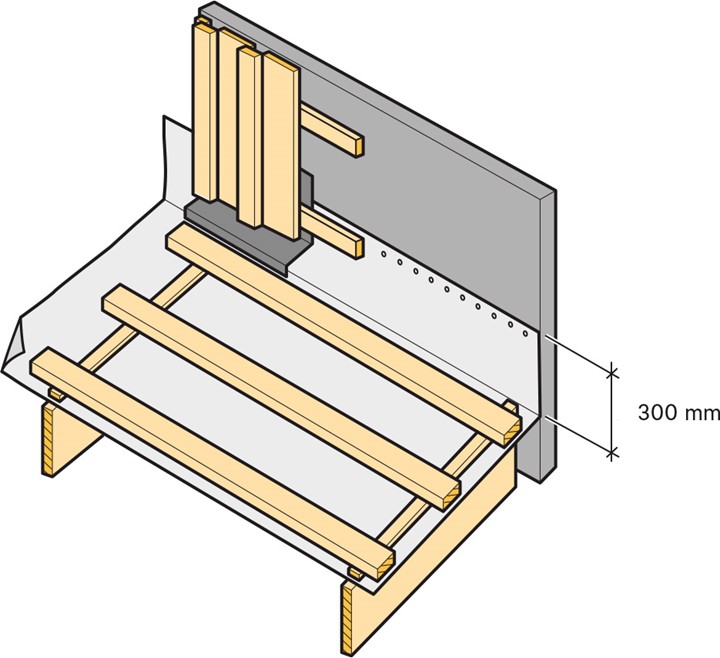

Undertaket trekkes opp minst 300 mm og festes med varmforsinket takpappspiker minst 20 x 2,8 mm, c-avstand 80 mm.

Gjennomføringer som takvinduer eller skorstein krever først avvekslinger mellom takbjelkene som bunn og for stabilisering. Et underbeslag med 150 mm bred krage/fot kreves dessuten. Monter undertaket over og marker gjennomføringens plassering. En ekstra vådlengde legges over hele takstolsfaget. Våden skyves inn under den øvre overlappende våden. Festes enkelt under overlappet og tettes i etterkant ved behov. Brett opp den ekstra våden og ordne gjennomføringen i den nedre våden. Monter under beslaget. Skjær ut en flik i den ekstra overlappende våden fra overkanten
av underbeslaget og tett rett ned om begge sider. Brett ned. Fest denne overlappende våden med kommende strølekt samt dobbeltsidig T-Butyl Skjøtebånd ved ikke-fikserte kanter ned mot underlaget.

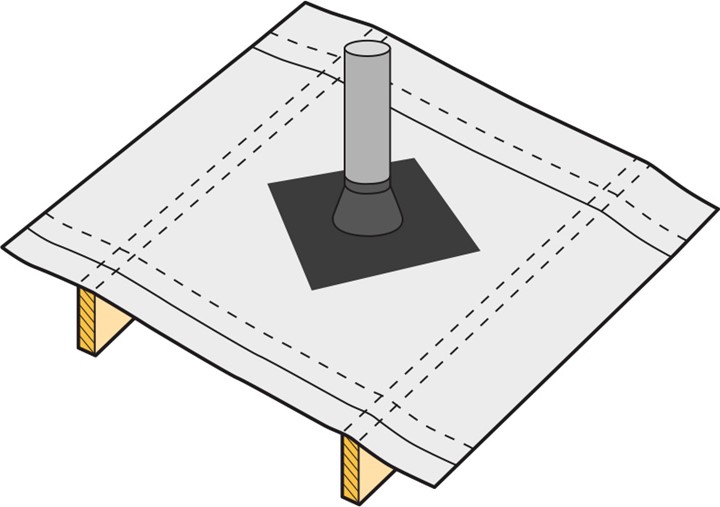

Gjennomføringer som mindre runde luftkanaler (avløp m.m.) utføres med selvklebende stuss (T-Stuss) i riktig dimensjon. Marker sentrum for hullet og gjør et noe mindre kryssnitt i undertaket enn
rørdiameteren. Gummimansjetten skal trekkes over røret, og den klebende kragen trykkes nøye fast mot underlaget med et hjørne vinklet opp mot mønet.

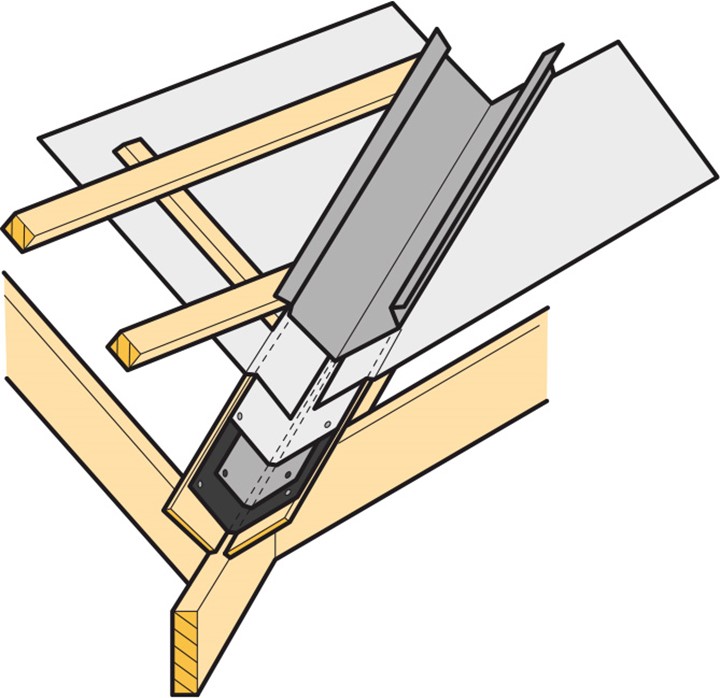

Vinkeldreneringen skal ha en stabil bunn av konstruksjonsfiner samt for best festing en
underbeslag av metall. Beslaget skal også utstyres med en stripe av T-Takremsa/YEP2500 på undersiden. En stripe av undertaket plasseres deretter over beslaget som dekker hele bredden av bunnen og underlaget samt hele dens lengde. La hver taksides baner trekkes inn over denne midtbanen med overlapping mot midten. Fest med dobbeltsidig T-Butyl Skjøtebånd i hele skjøtens lengde. Monter til slutt renneplaten over. Avslutt ned mot fotplaten i henhold til tidligere beskrivelse.
